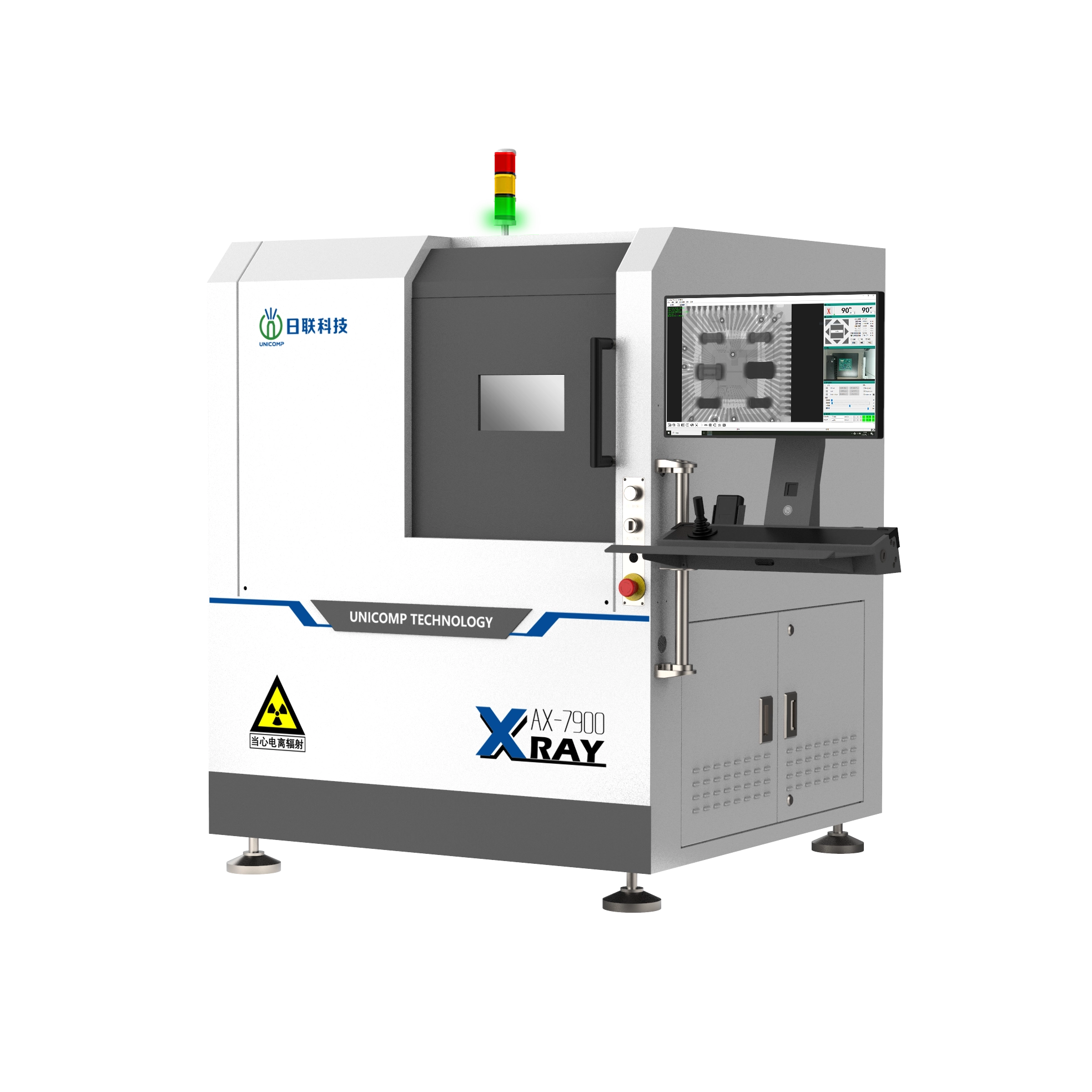

Ax7900
UNICOMP
Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, moulage en métal, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application
SMT / PCBA
Semi-conducteur
Batteries au lithium
DIRIGÉ
Photovoltaïque
Fonctions et fonctionnalité
1. Table d'inspection de grande taille, laser
Locateur pour un emplacement précis
2. Contrôle précis, programmation CNC
Positionnement automatique

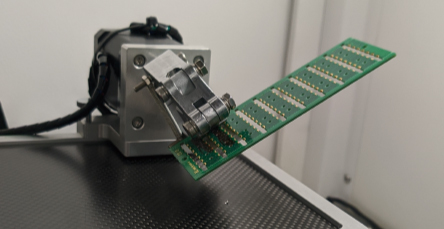

3. FDP incliné ± 25
4. Verrouillage électromagnétique en toute sécurité

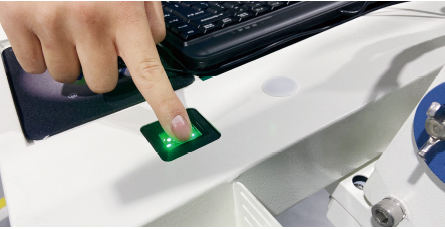

5. Système de gestion d'accès aux empreintes digitales
6. Surveillance en temps réel des rayonnements

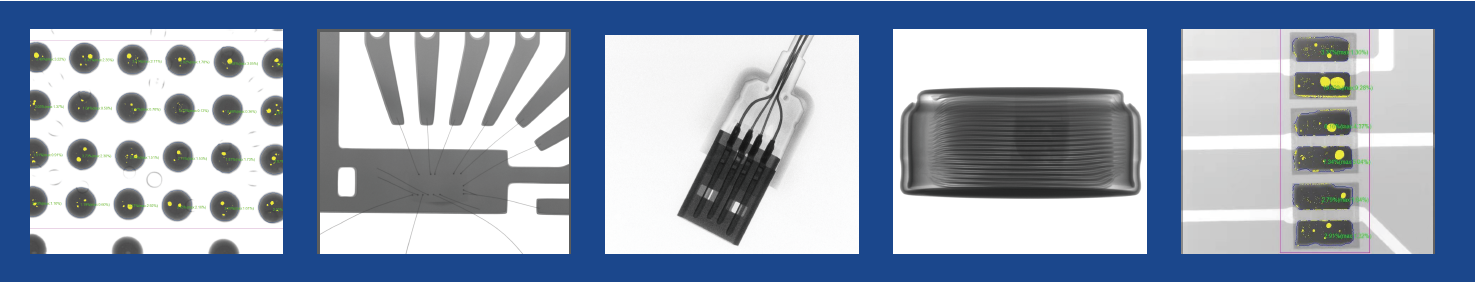

Images d'inspection
Résumé du système | |
Empreinte | 1280 (w) × 1220 (d) × 1615 (h) mm |
Poids de la machine | 1100 kg |
Alimentation électrique | AC 110 / 220V, 50 / 60Hz |
Taille d'emballage en contreplaqué | 1800 (w) × 1400 (d) × 1800 (h) mm |
Poids d'emballage | 1250 kg |
Consommation d'énergie | 1,0 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max. Pouvoir | 8W |
Tension | 0 ~ 90kV (réglable) |
Focus Spot Taille | 5 μm |
Système d'imagerie | |
Détecteur | Détecteur à panneaux plat (FPD) |
Taille de pixel | 85 μm |
Zone de détection efficace | 129 * 129 mm |
Fréquences d'images | 30FPS |
Matrice de pixels | 1536 * 1536 mm |
Grossissement du système | 600x |
Logiciel | |
Mesurant automatiquement | BGA Soudering annule les données de mesure et de prise en charge automatique / sortie graphique |
Outils de mesure multiples | Soutenir la distance de mesure, l'angle, le diamètre, le polygone, le taux de remplissage PTH, etc. |
Mode CNC | Inspection programmable CNC, fonctionnement facile et convivial |
Affichage en temps réel | Affichage en temps réel des données de travail de la tension, du courant, de l'angle, de la date, etc. |
Navigation | Système de positionnement du point cible pratique |
Système de contrôle de mouvement | |
Contrôle des mouvements | Joystick, clavier et souris |
Max. Zone de chargement / poids | 520 * 420 mm / 10 kg |
Max. Zone d'inspection | 460 * 400 mm |
Angle d'inclinaison | ± 25 ° |
Manipulateur | 5 axe avec x / y / z1 / z2 / t |
PC industriel | |
Moniteur | Affichage LCD 24''''fhd |
Système d'exploitation système | Windows 10 64bit |
Disque dur | 1 To |
BÉLIER | 16 GB |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Économie d'énergie | Radiographie automatique à la radiographie quand c'est un ouvrage sur 5 minutes |
Sécurité des rayons X | <1 μsv / h (répond à toutes les normes internationales) |
Gestion des autorités | Système de magnétique d'accès aux empreintes digitales et supporter l'accès au mot de passe. |
Opération de sécurité | Verrouillage électromagnétique, avertissement de lumière et moniteur de fuite de radioation en temps réel |
* Les spécifications sont susceptibles de changer sans préavis, toutes les marques sont la propriété du fabricant de systèmes.

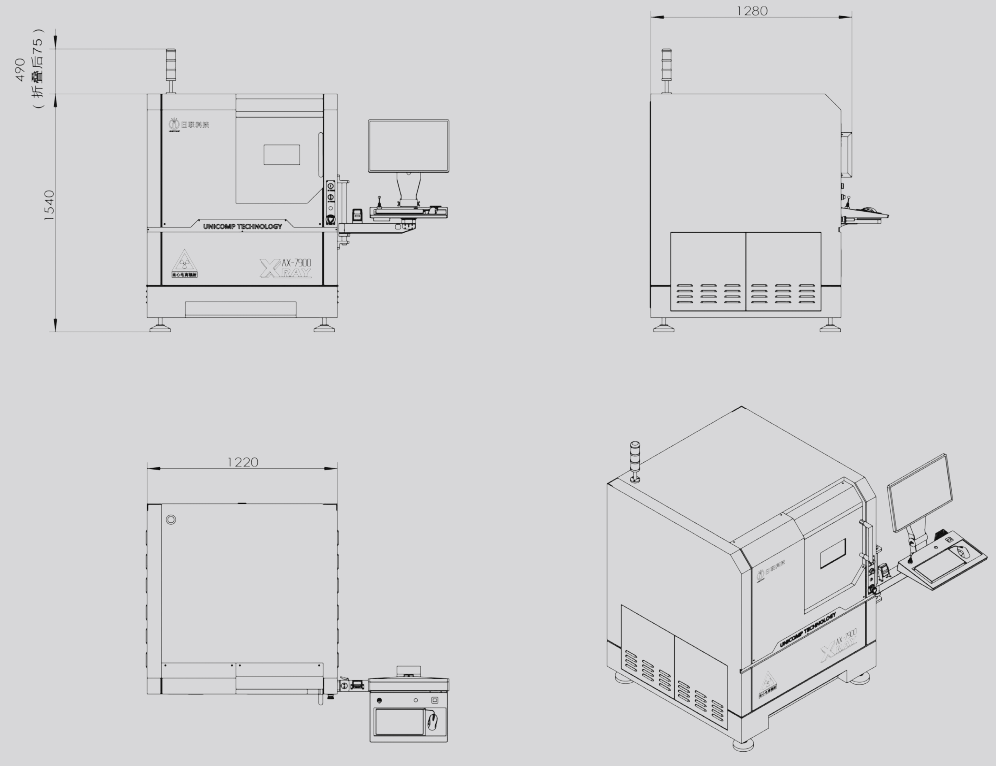

Dimensions et apparence
