| Lieu d'origine: | Chine |
| Nom de la marque: | Unicomposer |
| Certification: | CE, FDA |
| Numéro de modèle: | CX3000 |
| Délai de mise en œuvre: | 30 jours |

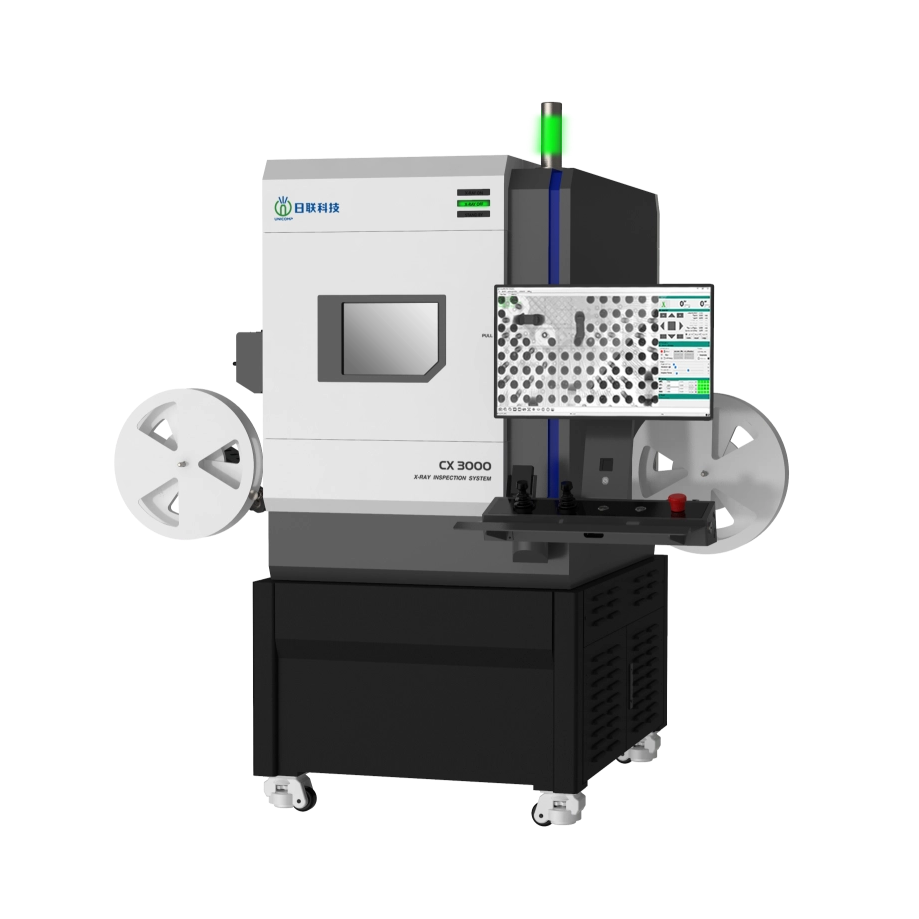

CX3000
UNICOMP
Largement appliqué pour les composants électroniques en ruban adhésif et bobine, plateau Jedec et ensemble de tubes, PCBA, BGA, CSP, puce flip, LED, fusible, diode, semi-conducteur, industrie de la batterie, petit moulage métallique, module de connecteur électronique, câbles, composants aérospatiaux, industrie photovoltaïque, etc.

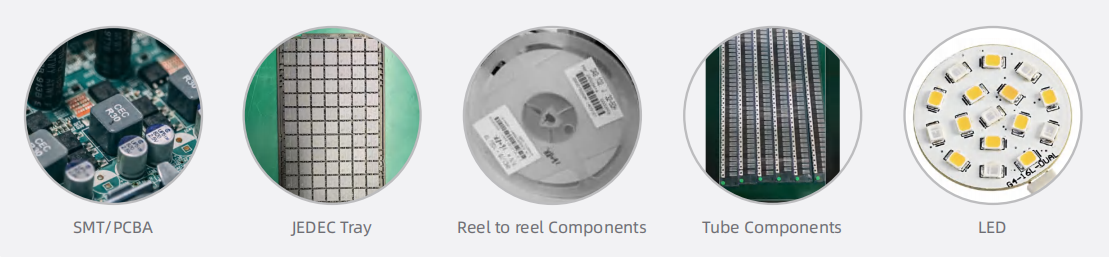

Champs d'application

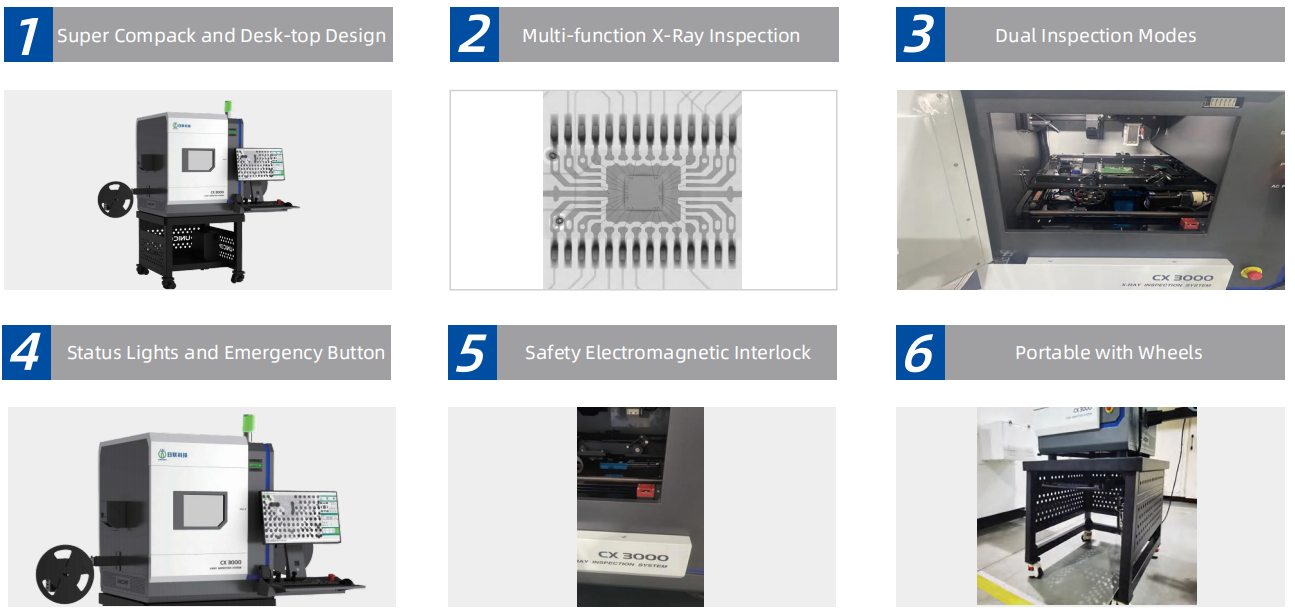

Fonctions et fonctionnalités

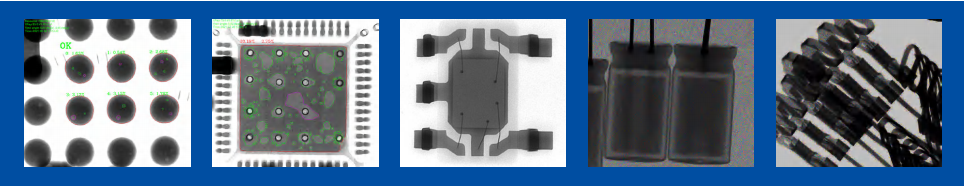

Images d'inspection
Résumé du système | |
Empreinte | 800 (l) × 870 (w) × 1550 (h) mm |
Poids de la machine | 600 kg |
Alimentation électrique | AC 110 / 220V, 50 / 60Hz |
Taille d'emballage en contreplaqué | 1650 (w) × 1300 (d) × 2050 (h) mm |
Poids d'emballage | 880kg (inclure le bureau) |
Consommation d'énergie | 1,0 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max. Pouvoir | 8W |
Tension | 0 ~ 90kV (réglable) |
Focus Spot Taille | 5 μm |
Détecteur d'imagerie | |
Détecteur | Détecteur à panneaux plat (FPD) |
Taille de pixel | 84 μm |
Zone de détection efficace | 130 * 130 mm |
Fréquences d'images | 20FPS |
Matrice de pixels | 1536 * 1536 |
Grossissement du système | 200x |
Logiciel | |
Mesurant automatiquement | Défauts internes des composants électroniques, PCBA Soudage Quality Mesury et Support Data / Graphic Sortie |
Outils de mesure multiples | Soutenir la distance de mesure, l'angle, le diamètre, le polygone, le taux de remplissage PTH, etc. |
Affichage en temps réel | Affichage en temps réel des données de travail de la tension, du courant, de l'angle, de la date, etc. |
Navigation | Navigation dans les fenêtres visuelles |
Convivial | Transmission automatique des composants de bobine à bobine, fonctionnement facile et convivial |
Système de contrôle de mouvement | |
Contrôle des mouvements | Clavier et souris |
Max. Zone de chargement / poids | 300 * 350 mm / 5kg |
Max. Zone d'inspection | 255 * 330 mm |
| Manipulateur | 3 axes avec x / y / z |
| Accessoire | Bobine à bobine （standard: bande 22 mm, option: 44 mm） |
PC industriel | |
Moniteur | Affichage LCD FHD 22 '' |
Système d'exploitation système | Windows 10 64bit |
Disque dur | 1 To |
BÉLIER | 8 Go |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Économie d'énergie | Radiographie automatique lorsqu'elle est sans travail sur 5 minutes |
Opération de sécurité | Verrouillage électromagnétique et avertissement |
Gestion des autorités | Système de gestion d'accès aux empreintes digitales et supporter l'accès au mot de passe |
Sécurité des rayons X | <1 μsv / h (répond à toutes les normes internationales) |
| Bureau de travail | Compris |
| Marquage ng | Marquage ng automatique pour la non-conformité |
* Les spécifications sont susceptibles de changer sans préavis, toutes les marques sont la propriété du fabricant de systèmes.

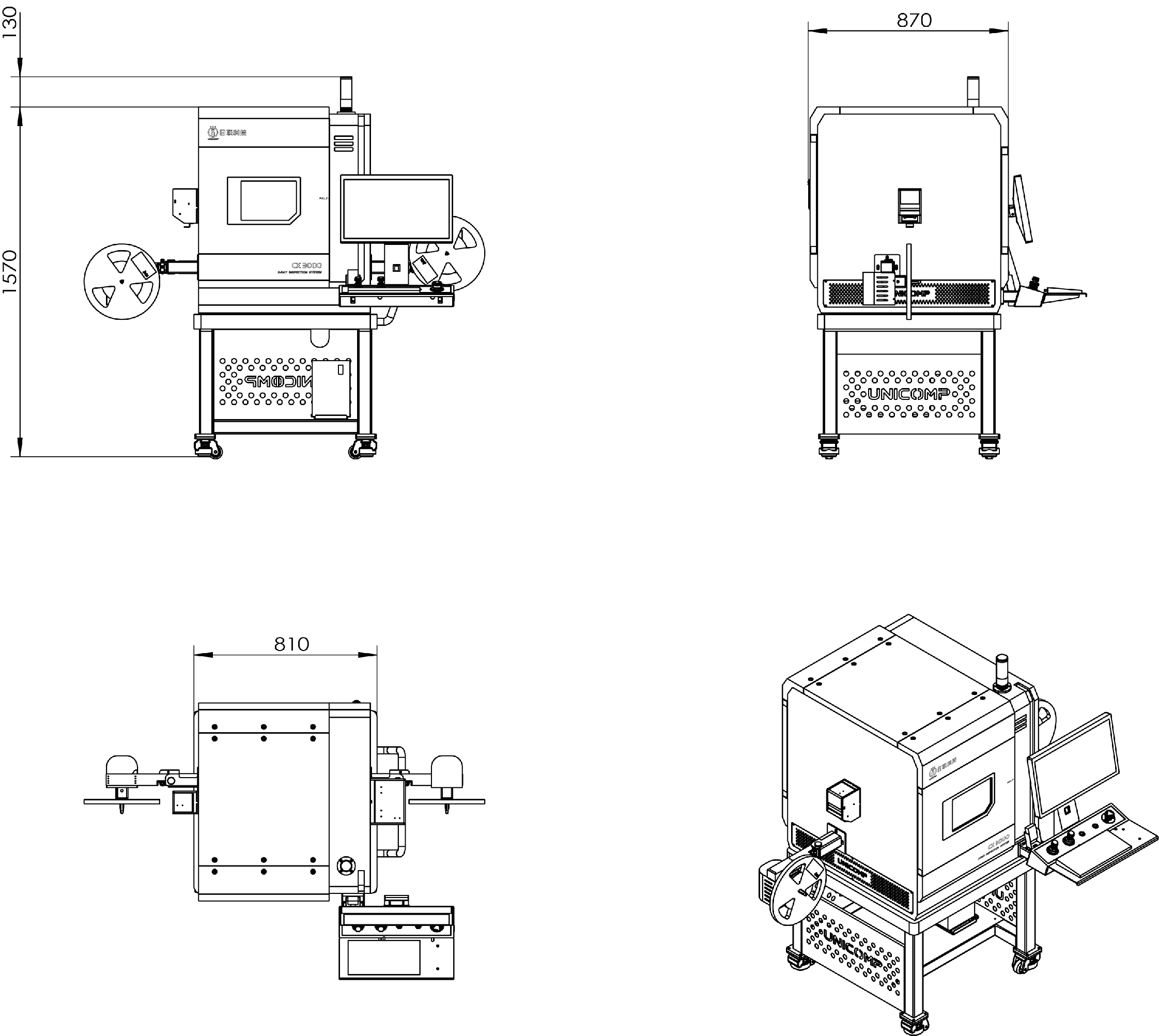

Dimensions et apparence
