Largement appliqué pour BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteur, industrie des batteries, moulage de petits métaux, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
AX9100Max
UNICOMP
Largement appliqué pour BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteur, industrie des batteries, petit Moulage de métaux, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application

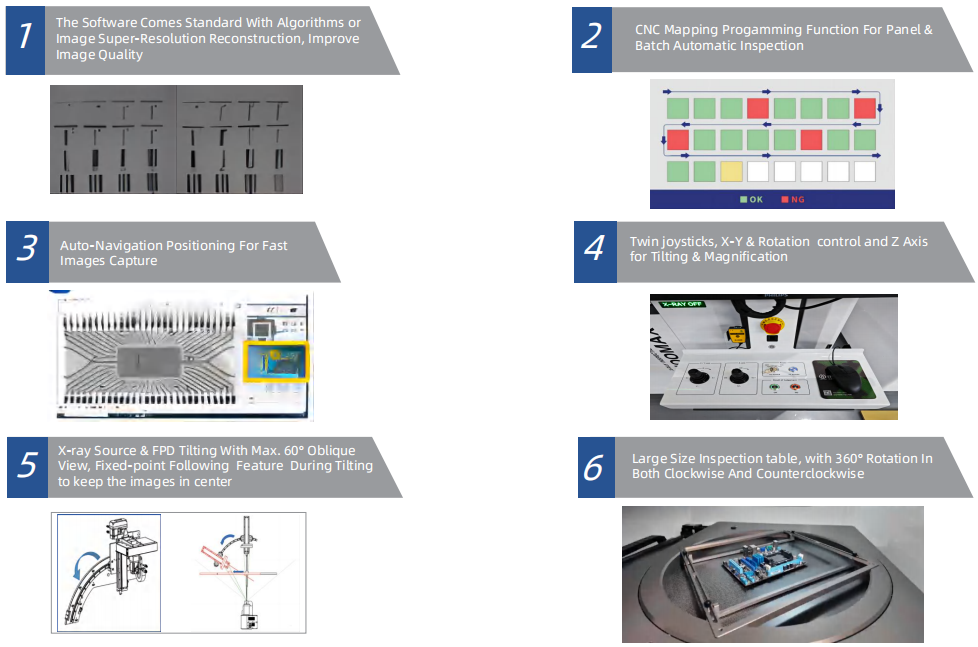

Fonctions et fonctionnalités

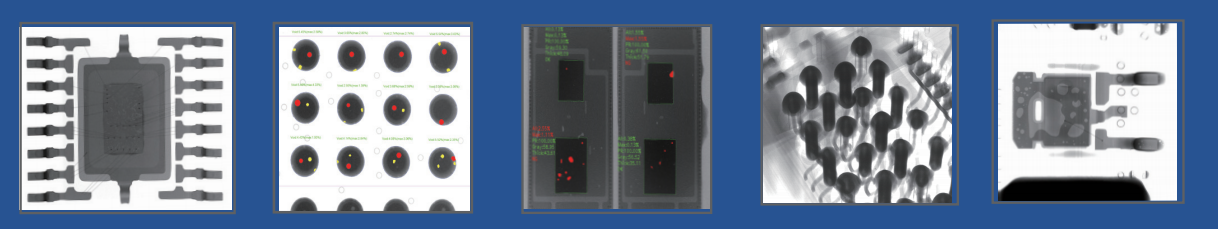

Image d'inspection
Résumé du système | |
Empreinte | 1450(L)×1680(P)×1850(H)mm |
Poids de la machine | 2400 kg |
Source de courant | 220 CA/50 Hz |
Dimensions de l'emballage | 1710(L)×1950(P)×1875(H)mm |
Poids d'emballage | 2600 kg |
Consommation d'énergie | 3,5 kW |
Tube à rayons X | |
Type de tube Taper | Scellé taper |
Max.Pouvoir Sortir | 65W |
Tension | 0 ~ 130 kV (réglable) |
Taille du point de mise au point | ≤8μm |
Système d'imagerie | |
Détecteur | Écran haute résolution |
Taille des pixels | ≤85μm |
Zone de détection efficace | 130*130mm |
Fréquences d'images | 20 images par seconde |
Pixels | 1536*1536 |
Grossissement du système | 1600X |
Logiciel | |
Zoom avant et arrière en un clic | Navigation rapide et automatique de la région ROI |
Suivi de point fixe pendant l'inclinaison du FPD | Suivi automatique de la table pendant l'inclinaison de l'axe séparément |
Algorithmes pour la reconstruction d'images en super-résolution | Améliorez intelligemment la clarté globale de l'image en un seul clic |
Comparaison automatique des images | Ajustez intelligemment le contraste global de l'image en un seul clic |
Variété d'algorithmes de traitement de filtre | Fonctions de prétraitement d'image de netteté, d'amélioration, d'inversion des couleurs, de débruitage |
Système de contrôle de mouvement | |
Contrôle des mouvements Méthode | Double Joystick, clavier et souris |
Max.Taille de chargement | Ф620mm |
Max.Taille d'inspection | 600*450mm |
Inspection de basculement | Maximum 60° |
Étape objective | Rotation horizontale 360° |
PC industriel | |
Moniteur (double) | Écran HD 27 '4K |
Système opérateur | Windows 10 64 bits |
Disque dur | 1 To |
RAM | 16G |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Porte ouverte | Manuellement |
Opération de sécurité | Verrouillage électromagnétique, voyant d'avertissement et moniteur de fuite de rayonnement en temps réel |
Gestion des autorités | Système de gestion d'accès par empreinte digitale et mot de passe de support Accès |
Sécurité des rayons X | <1μSv/h (conforme à toutes les normes internationales) |
* Les spécifications sont sujettes à changement sans préavis, Toutes les marques déposées sont la propriété du fabricant du système.

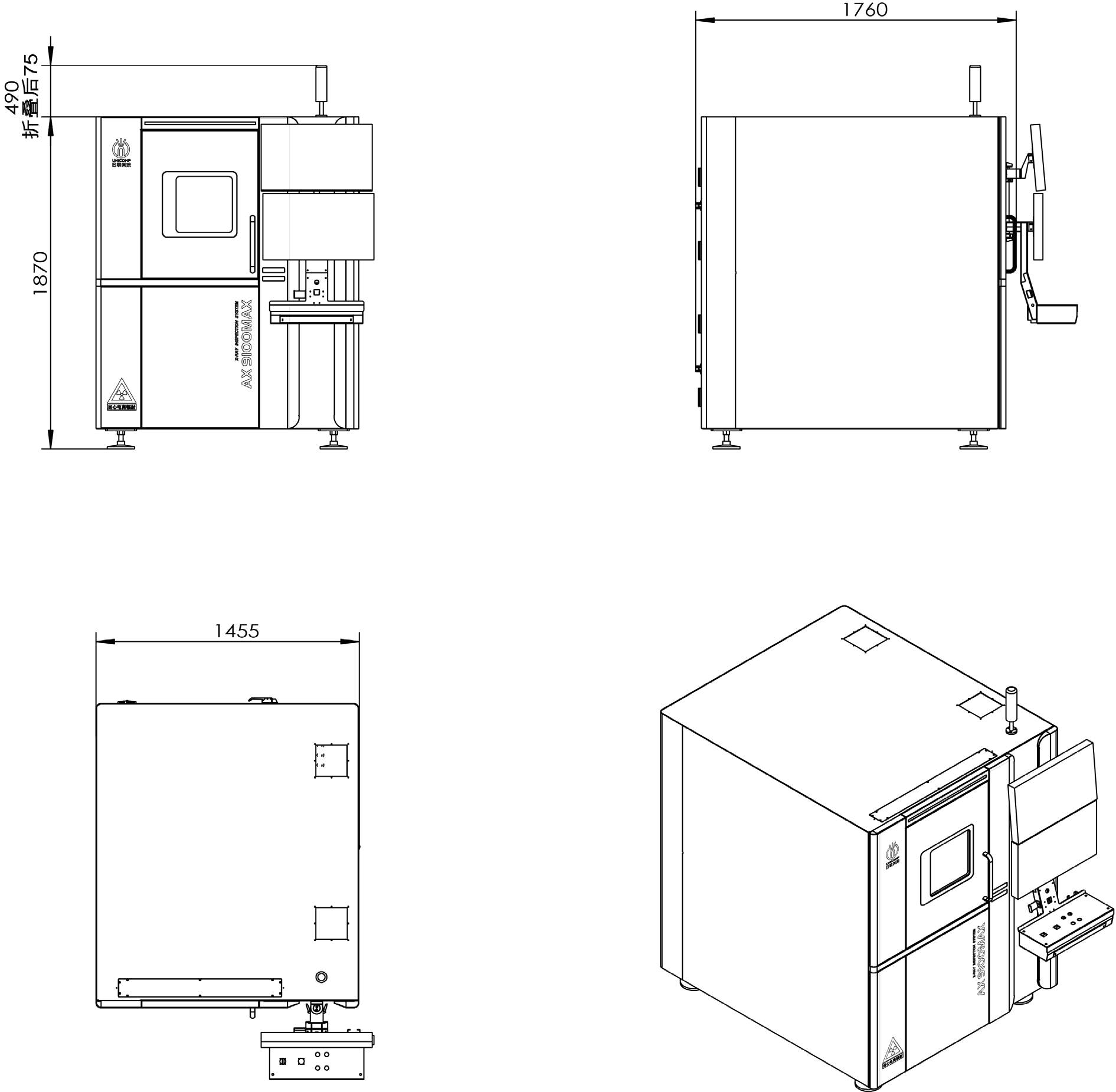

Dimensions et apparence
