LX9200
UNICOMP
Champ d'application
Caractéristiques fonctionnelles
Programmation hors ligne, modification du programme en temps réel
Rayons X automatisés en ligne, système d'inspection
Station de réparation, lecture de codes à barres + affichage en temps réel
Serveur, Base de données&SPC&MES
Paramètres techniques et spécifications
| Système d'imagerie | |
| Méthode d'imagerie | 2D, 2,5D, 3D (tout-en-un) |
| Source de rayons X | Tube scellé (Max.130kv / 65w) |
| Détecteur | FPD (détecteur à écran plat) haute résolution |
| Résolution de l'image | 9um,12um,18um,24um,30um (option 3um ou 6um) |
| Caméra | Caméra CCD |
| Corps principal | |
| Tension d'alimentation | 110-220V |
| Fréquence d'alimentation | 50/60HZ |
| Pression atmosphérique, capacité | 0,4 ~ 0,6 MPa |
| Dimensions | 1640 mm (L) x 2070 mm (P) x 1800 mm (H) |
| Poids | 3710Kg |
| Mouvement | Capture de vol fluide à grande vitesse (moteur linéaire de haute précision + encodeur linéaire |
| Mode CT | CT planaire |
| PCBA | |
| Hauteur du convoyeur | 900 ± 50 mm |
| Zone d'inspection | 3D : 510 mm X 670 mm ; 2D : 510 mm X 730 mm |
| Poids | maximum. 2kg (option:5kg) |
| Autorisation | Haut : 70 mm ; Fond : 40 mm à 30 um |
| Application | |
| Objet de contrôle | BGA, CSP, SOP, QFP, QFN, POP, composants insérés, puces, T/H, CN, IGBT, etc. |
| Articles d'inspection | Manquant, désalignement, vide, ouvert, non mouillé, mobile, corps étranger, pontage, pierre tombale, soudure insuffisante/excédentaire, bille de soudure, mauvaise polarité, etc. |

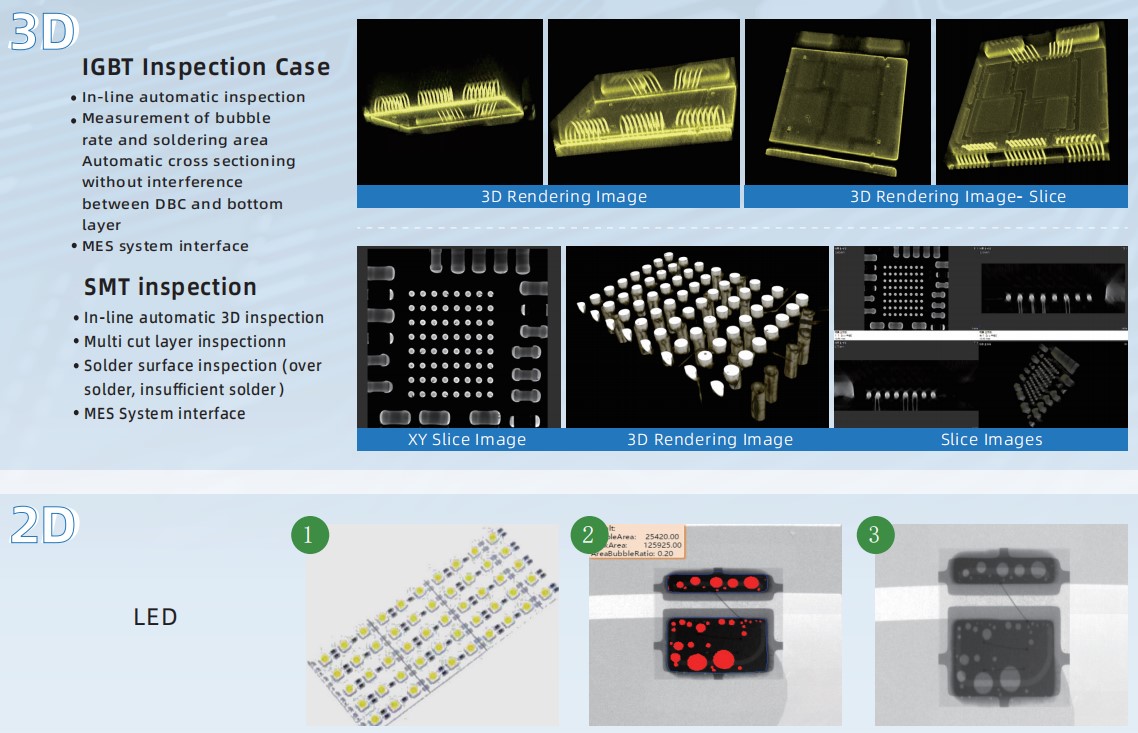

Images de contrôle

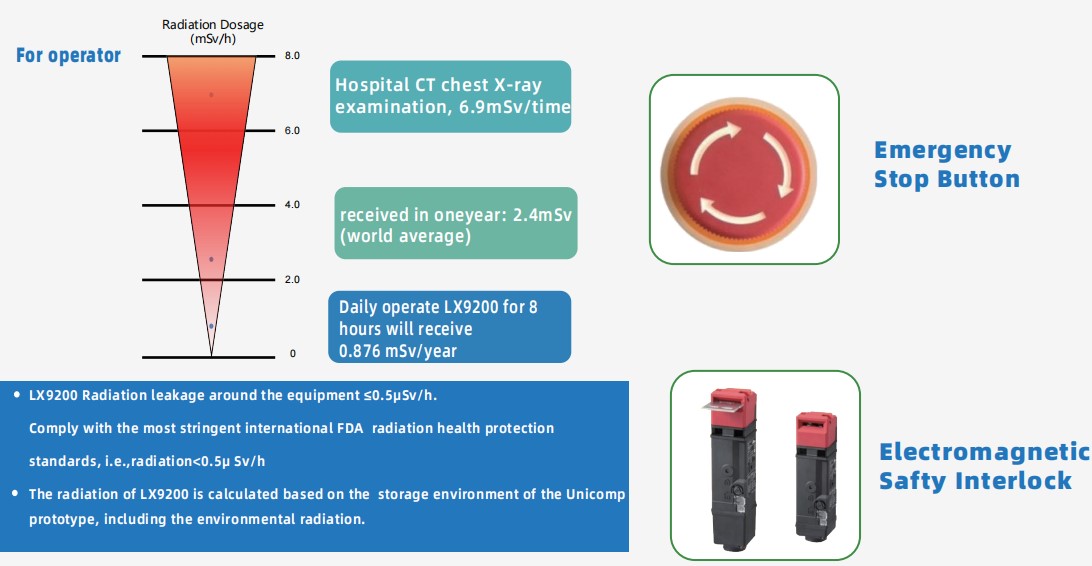

Protection de sécurité

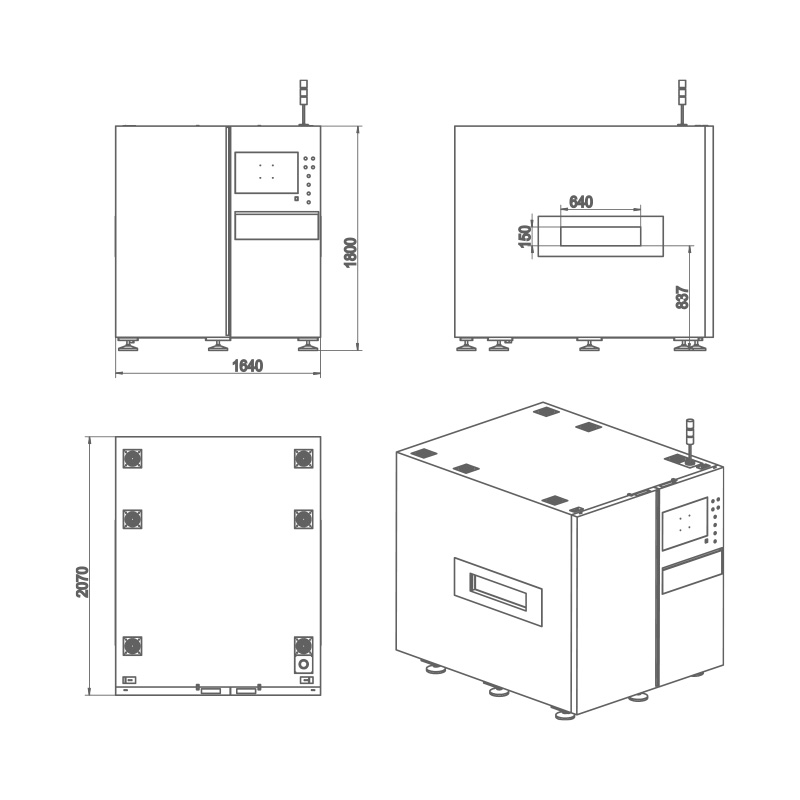

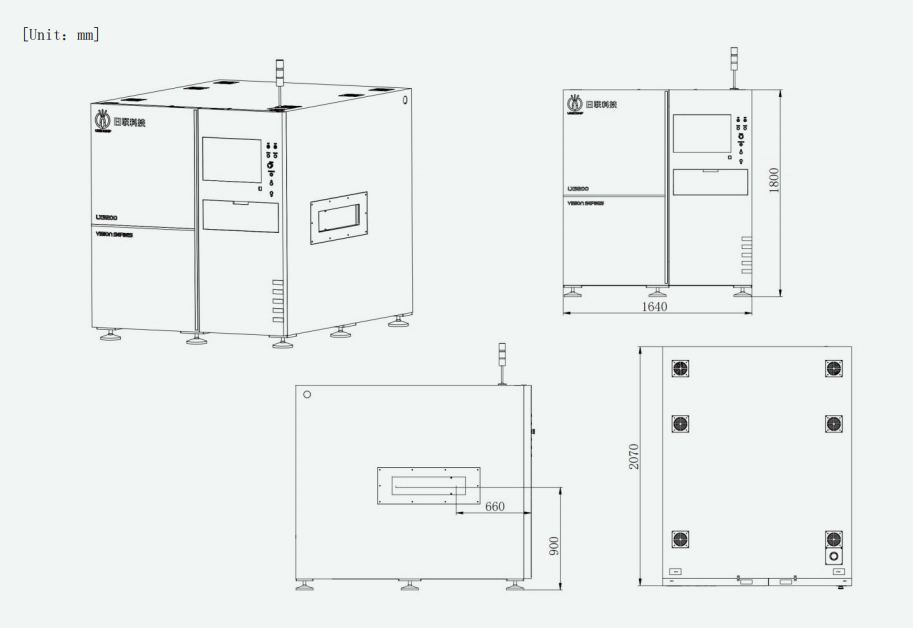

Dimensions et apparence
