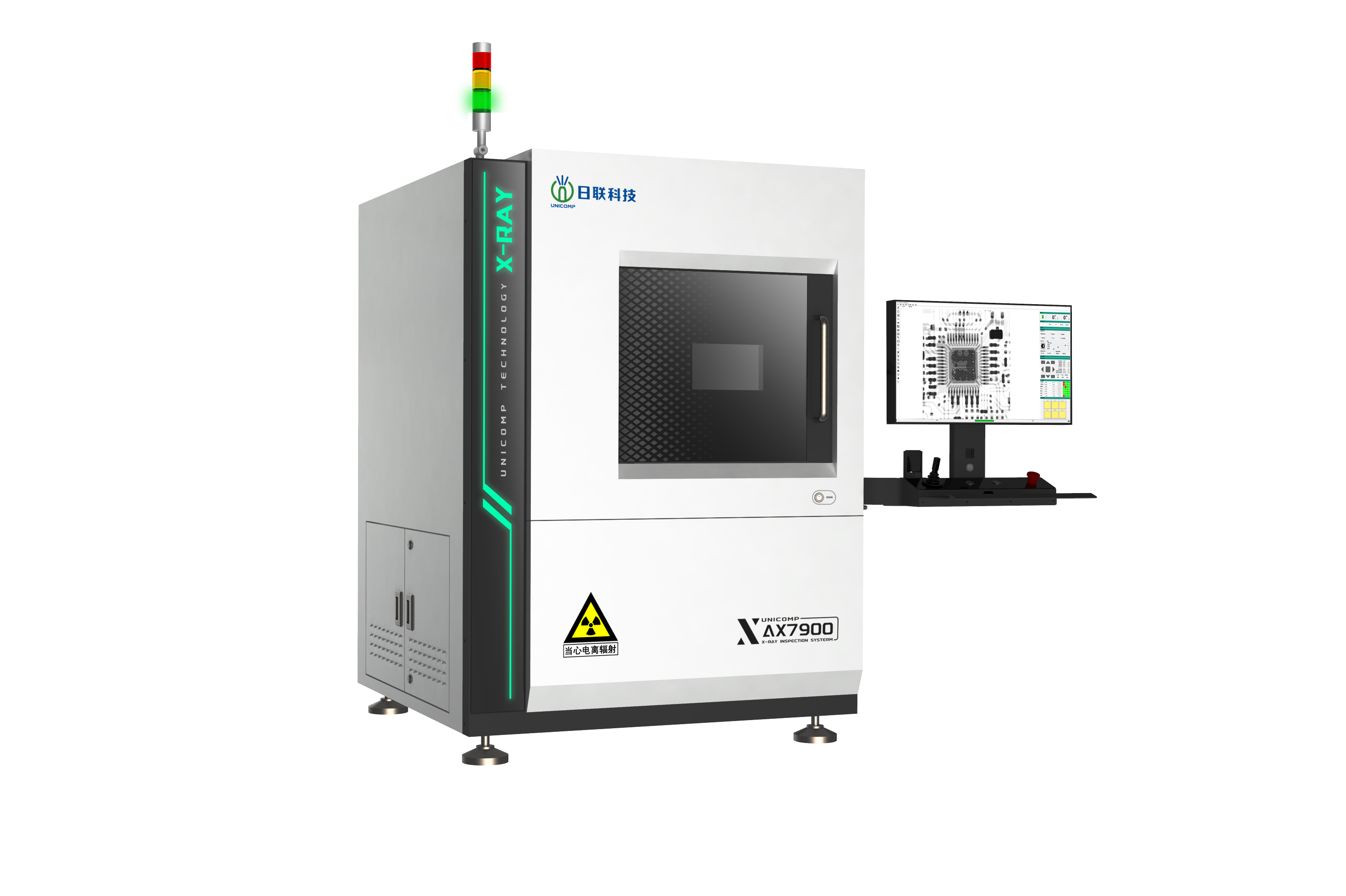

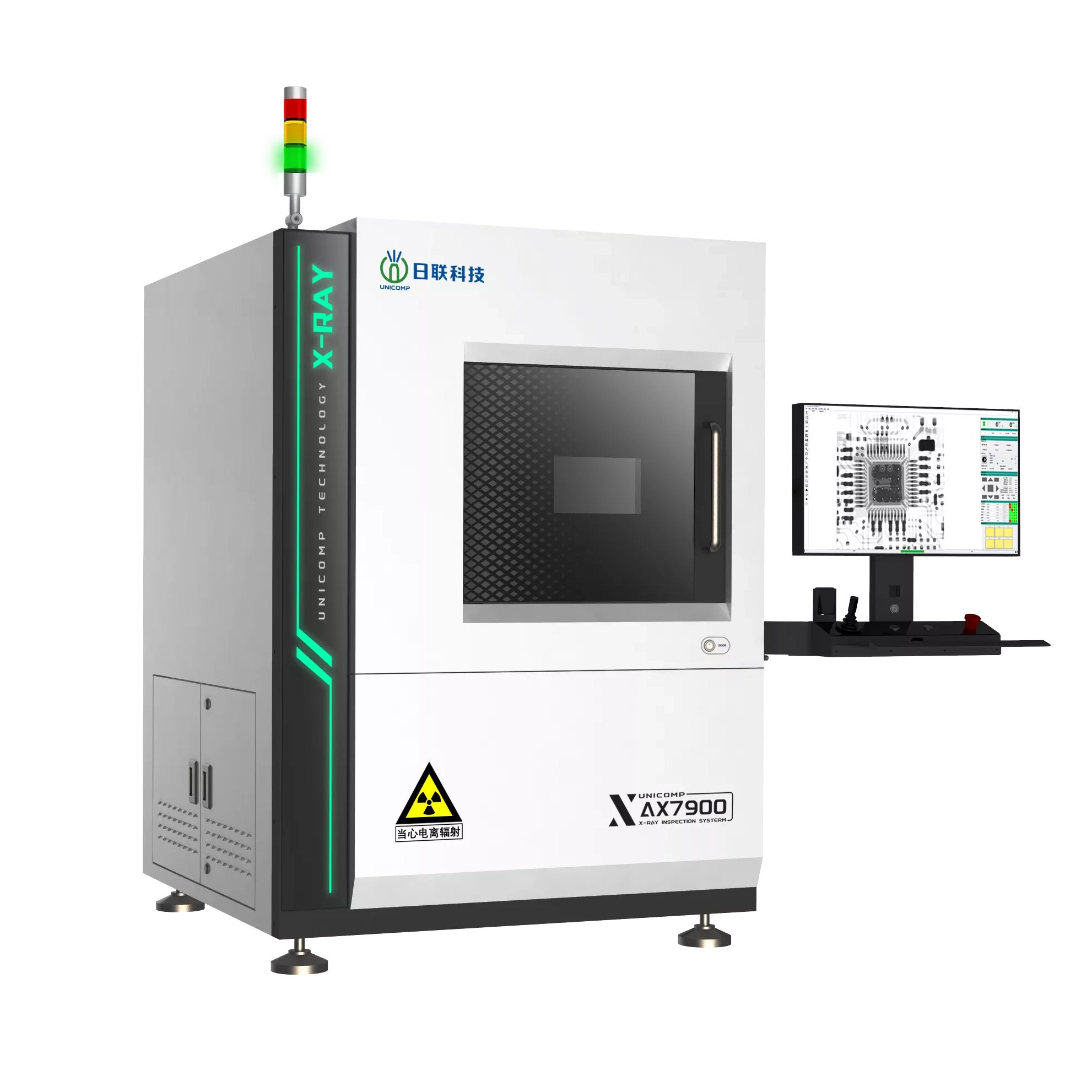

Ax7900
UNICOMP
Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, moulage en métal, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application

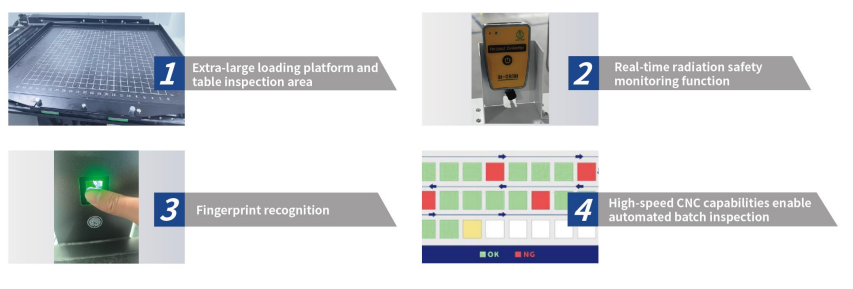

Fonctions et fonctionnalité

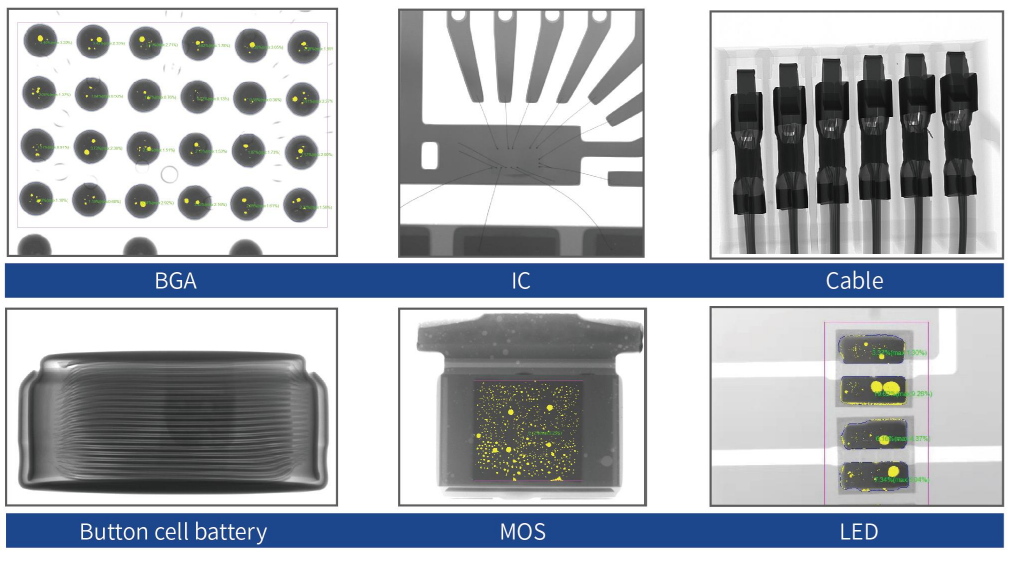

Images d'inspection

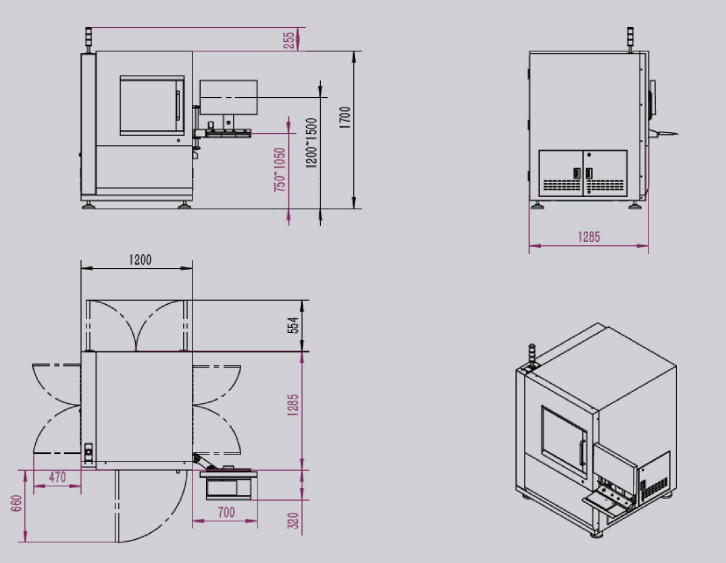

Dimensions et apparence
Résumé du système | |
Empreinte | 1200(L)×1285(P)×1700(H)mm |
Poids de la machine | 1235 kg |
Alimentation électrique | 220 V ± 10 %, 50/60 Hz |
Consommation d'énergie | 800W |
Tube à rayons X | |
Type de tube | Scellé |
Max. Pouvoir | 8W |
Tension | 90kV |
Focus Spot Taille | 5 μm |
Système d'imagerie | |
Détecteur | Détecteur à panneaux plat (FPD) |
Taille de pixel | 84 μm |
Zone de détection efficace | 129 * 129 mm |
Fréquences d'images | 30FPS |
Matrice de pixels | 1536 * 1536 mm |
Grossissement géométrique | 52X |
Logiciel | |
Navigation et positionnement | Localisez rapidement les images physiques |
Calcul automatique | Mesure automatique des bulles pour BGA, QFN et autres composants électroniques emballés, et prise en charge du rapport de résultat de sortie |
Inspection automatique CNC | Prend en charge l'ajout de points uniques et de matrices, génère rapidement le projet, le résultat peut être graphique |
Affichage des informations | Prise en charge des informations de processus d'inspection en temps réel |
Divers outils de mesure | Distance de support, angle, diamètre, Ploygan et autres mesures géométriques |
Système de contrôle de mouvement | |
Contrôle des mouvements | Manette, clavier et souris |
Max. Zone de chargement | 600*520mm |
Max. Zone d'inspection | 505*440mm |
Angle d'inclinaison | ± 25 ° |
PC industriel | |
Moniteur | Écran HD 24'' |
Système d'exploitation système | Windows 11 64 bits |
Disque dur | 1 To |
BÉLIER | 16 GB |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Économie d'énergie | Radiographie automatique à la radiographie quand c'est un ouvrage sur 5 minutes |
Sécurité des rayons X | <1 μsv / h (répond à toutes les normes internationales) |
Gestion des autorités | Système de magnétique d'accès aux empreintes digitales et supporter l'accès au mot de passe. |
Opération de sécurité | Verrouillage électromagnétique, avertissement de lumière et moniteur de fuite de radioation en temps réel |
* Les spécifications sont susceptibles de changer sans préavis, toutes les marques sont la propriété du fabricant de systèmes.
