AX8300MAX
UNICOMP

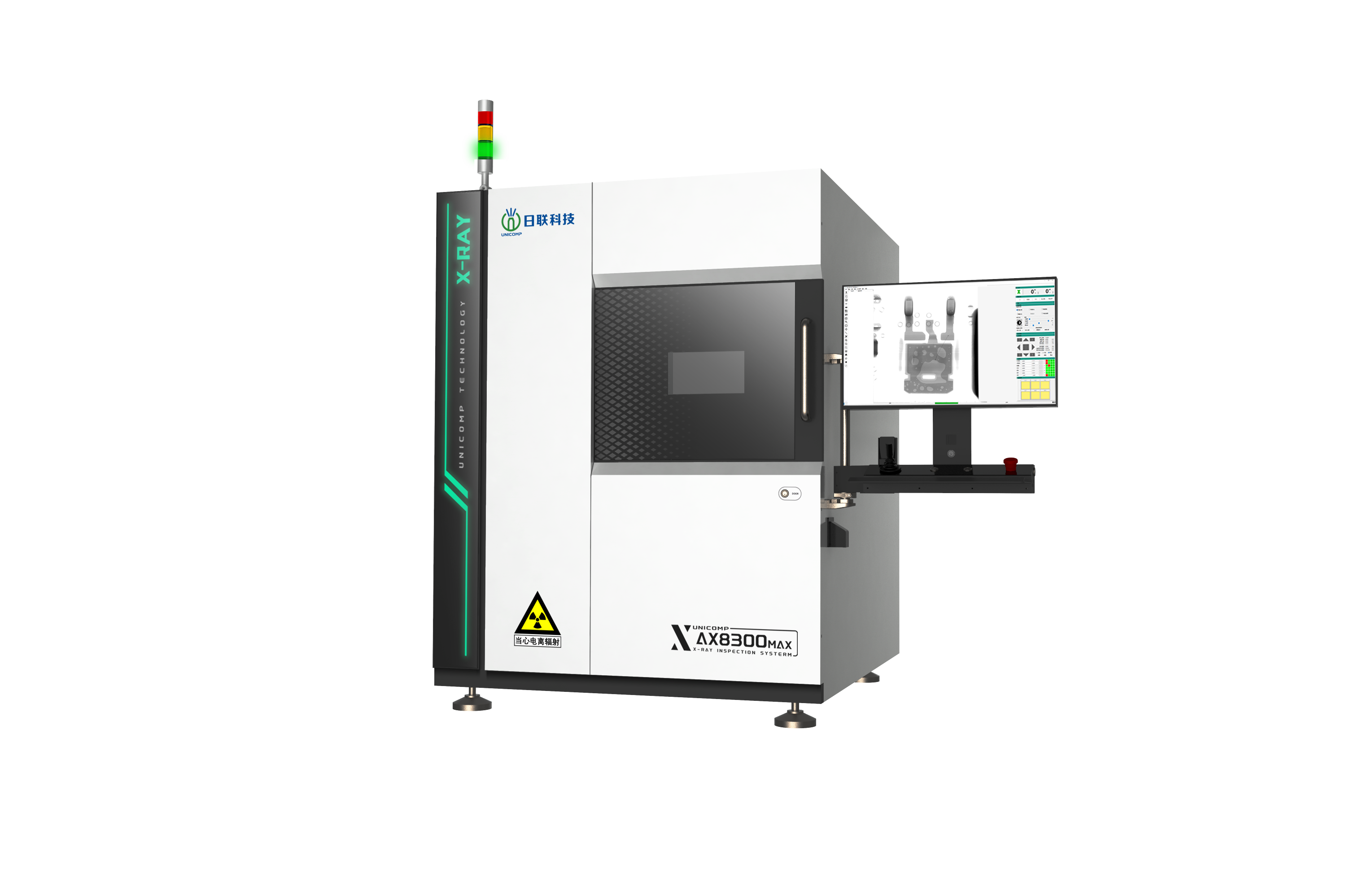

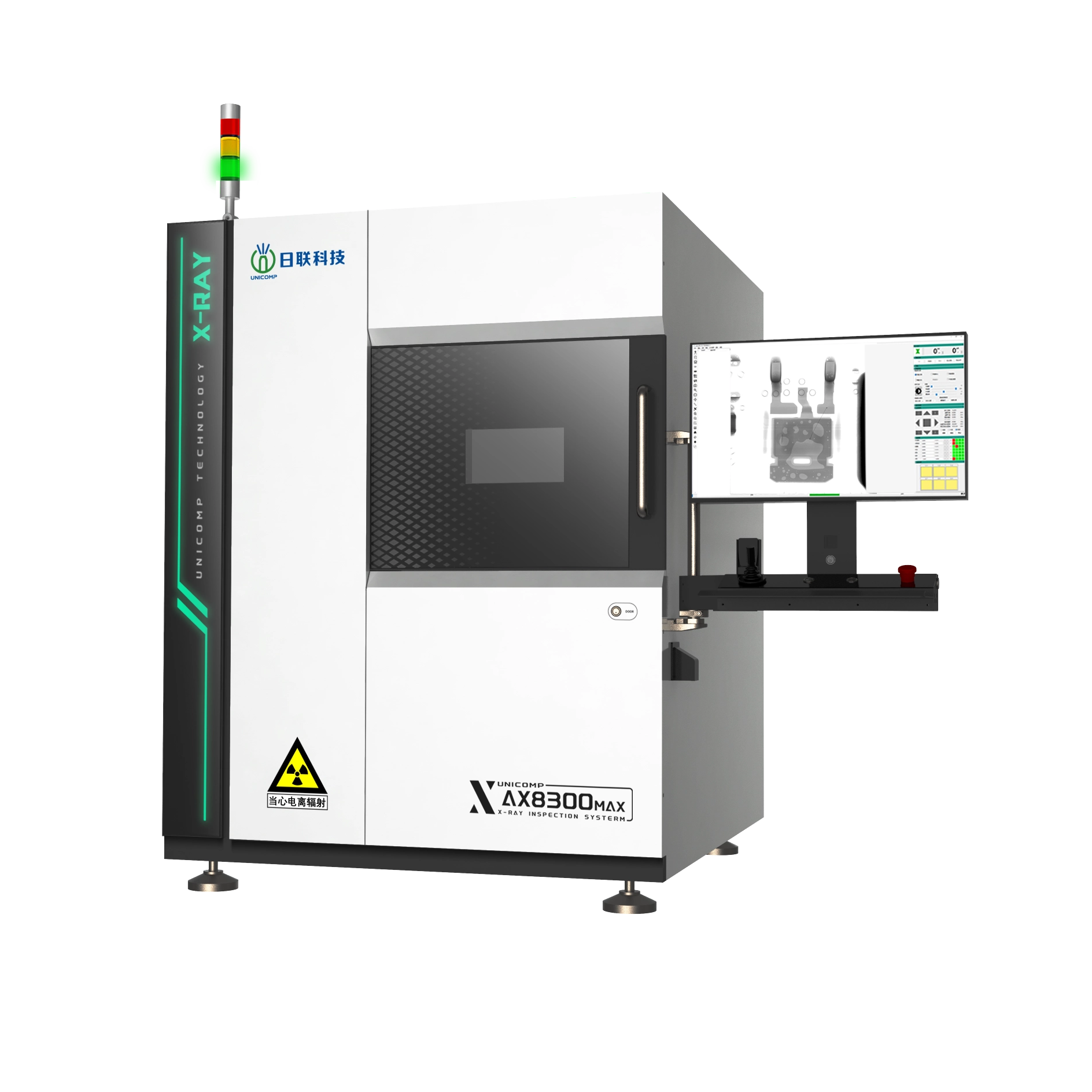

Équipement d'inspection à rayons X AX8300MAX
| Résumé du système | |
| Empreinte | 1280(L)×1500(P)×1700(H)mm |
| Poids de la machine | 1525 kg |
| Alimentation électrique | 220 V ± 10 %, 50/60 Hz |
| Consommation d'énergie | 900W |
| Tube à rayons X | |
| Type de tube | Scellé |
| Max. Pouvoir | 25W |
| Tension | 110kV |
| Focus Spot Taille | 5 μm |
| Système d'imagerie | |
| Détecteur | Détecteur à écran plat |
| Taille de pixel | 84 μm |
| Zone de détection efficace | 129 * 129 mm |
| Fréquences d'images | Max30fps |
| Matrice de pixels | 1536*1536[pixels] |
| Grossissement géométrique | 47,7X |
| Système de contrôle de mouvement | |
| Contrôle des mouvements | Joystick, clavier et souris |
| Taille maximale de la charge utile | φ545mm |
| Taille maximale de détection | φ545mm |
| Vues obliques | Max. ±60° |
| Tableau | Rotation horizontale 360° |
| PC industriel | |
| Moniteur | Écran 27''HD 4K |
| Système d'exploitation système | Windows 11 64 bits |
| Disque dur | 1 To |
| BÉLIER | 16 GB |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| Économie d'énergie | Radiographie automatique lorsqu'elle est sans travail sur 5 minutes |
| Opération de sécurité | Verrouillage électromagnétique et avertissement |
| Conception portative | Monté avec des roues sur le bas de la machine |
| Sécurité des rayons X | <1 μsv / h (répond à toutes les normes internationales) |
| * Les spécifications sont susceptibles de changer sans préavis, toutes les marques sont la propriété du fabricant de systèmes. | |
Application
Détection des défauts de joint de soudure de pièce polaire de batterie au Lithium,
Détection de boîtier d'enroulement de batteries au Lithium,
BGA, CSP, LED, puce rabattable, semi-conducteur,
Industrie des batteries, petite fonderie de métal,
Module de connecteur électronique,
Composants aérospatiaux, industrie photovoltaïque,
Autres industries spéciales.
Caractéristiques
●Table d'inspection de grande taille, localisateur laser pour une localisation précise
●Tableau de vues obliques ±60°
●Fonction pseudo 3D
●Programmation CNC, mesure automatique des vides BGA, les résultats peuvent être exportés
●Marquer les graphiques irréguliers
● Verrouillage électromagnétique de sécurité

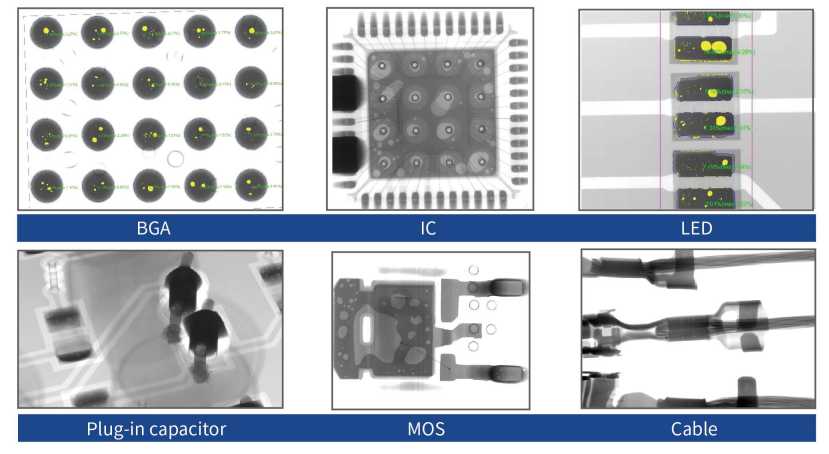

Images radiographiques

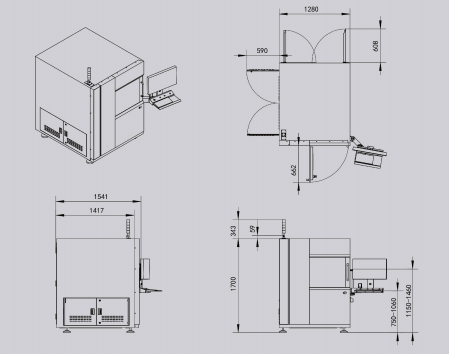

Dimensions et apparence
