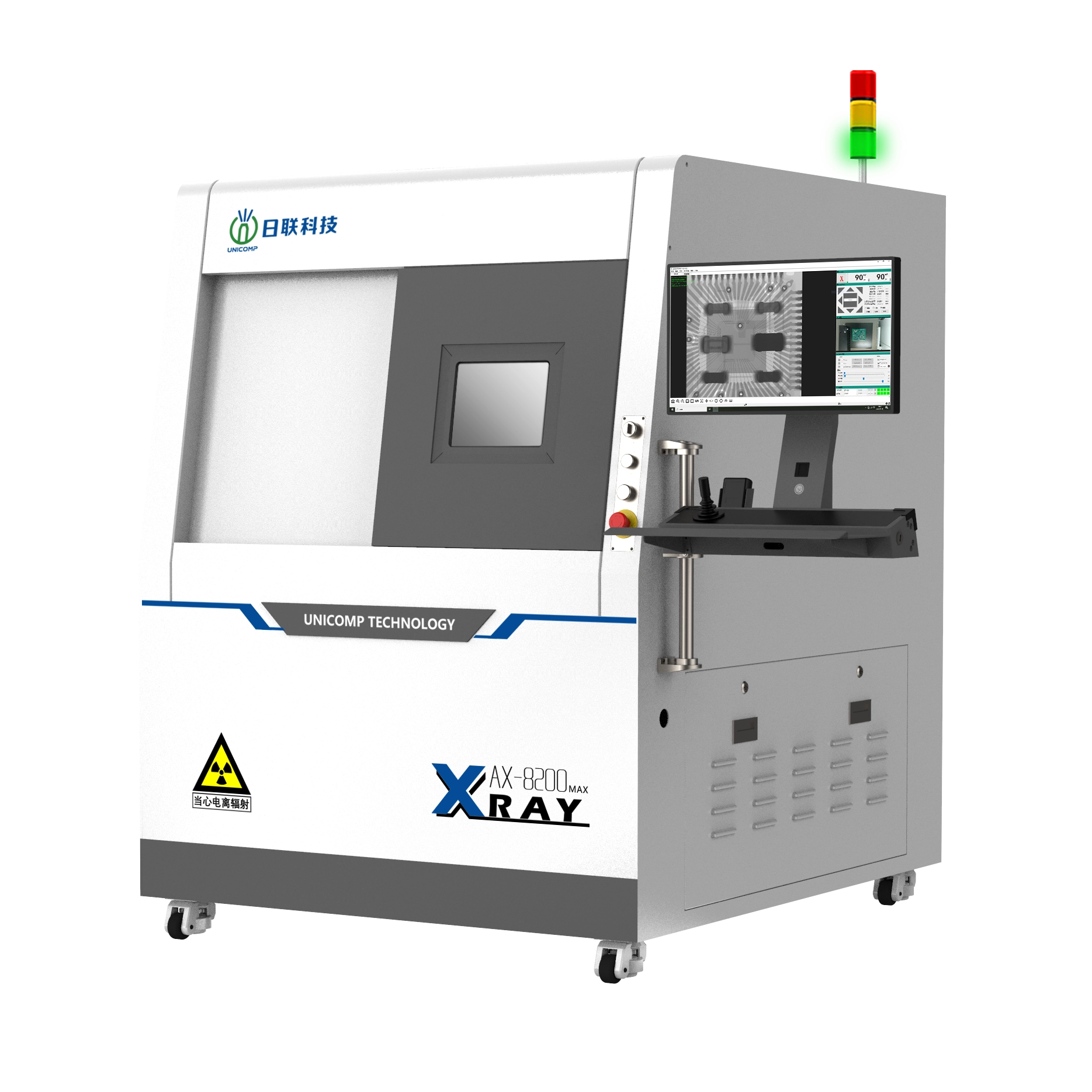

Ax8200max
UNICOMP
Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, moulage en métal, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application
SMT / PCBA
Semi-conducteur
Batteries au lithium
DIRIGÉ
Photovoltaïque
Fonctions et fonctionnalité

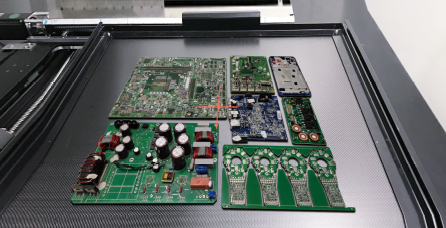

1. Table d'inspection de grande taille, laser
Locateur pour un emplacement précis

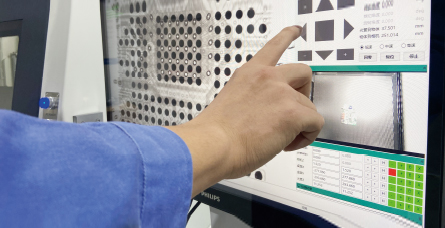

2. 24 '' FHD Interactive Touch LCD Affichage
3. Contrôle précis, programmation CNC,
Positionnement automatique

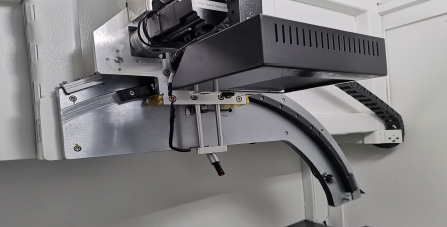

4. FPD 60 ° Inspection d'inclinaison

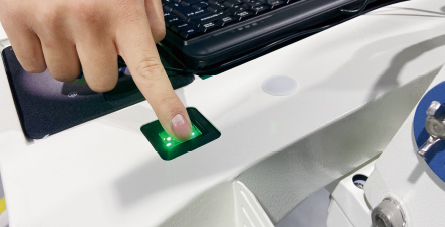

5. Système de gestion d'accès des empreintes digitales Surveillance en temps réel du rayonnement

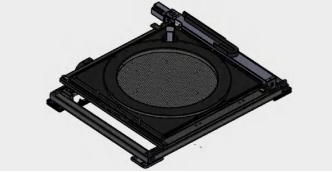

6. Tableau de rotation d'option à 360 °

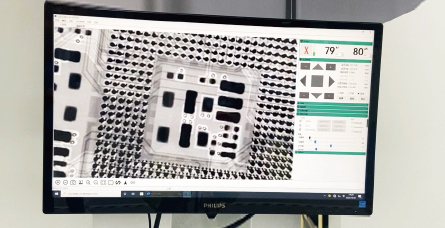

Image d'inspection
Résumé du système | |
Empreinte | 1280 (w) × 1500 (d) × 1704 (h) mm |
Poids de la machine | 1450 kg |
Alimentation électrique | AC 110 / 220V, 50 / 60Hz |
Taille d'emballage en contreplaqué | 1750 (w) × 1920 (d) × 2000 (h) mm |
Poids d'emballage | 1620 kg |
Consommation d'énergie | 1,5 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max. Pouvoir | 8W |
Tension | 0 ~ 90kV (réglable) |
Focus Spot Taille | 5 μm |
Système d'imagerie | |
Détecteur | Détecteur à panneaux plat (FPD) |
Taille de pixel | 84 μm |
Zone de détection efficace | 129 * 129 mm |
Fréquences d'images | 30FPS |
Matrice de pixels | 1536 * 1536 |
Grossissement du système | 600x |
Logiciel | |
Mesurant automatiquement | BGA Soudering annule les données de mesure et de prise en charge automatique / sortie graphique |
Outils de mesure multiples | Soutenir la distance de mesure, l'angle, le diamètre, le polygone, le taux de remplissage PTH, etc. |
Mode CNC | Inspection programmable CNC, fonctionnement facile et convivial |
Affichage en temps réel | Affichage en temps réel des données de travail de la tension, du courant, de l'angle, de la date, etc. |
Navigation | Système de positionnement du point cible pratique |
Système de contrôle de mouvement | |
Contrôle des mouvements | Joystick, clavier, souris et panneau tactile |
Max. Zone de chargement / poids | 610 * 610 mm / 10 kg |
Max. Zone d'inspection | ф550 * 550 mm |
Manipulateur | 6 axes avec x / y / z1 / z2 / t1 / t2 |
PC industriel | |
Moniteur | Affichage LCD Interactive Touch 24 '' FHD |
Système d'exploitation système | Windows 10 64bit |
Disque dur | 1 To |
BÉLIER | 16 GB |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Porte ouverte | Glissement électrique |
Sécurité des rayons X | <1 μsv / h (répond à toutes les normes internationales) |
Gestion des autorités | Système de magnétique d'accès aux empreintes digitales et supporter l'accès au mot de passe. |
Opération de sécurité | Verrouillage électromagnétique, avertissement de lumière et moniteur de fuite de radioation en temps réel |
* Les spécifications sont susceptibles de changer sans préavis, toutes les marques sont la propriété du fabricant de systèmes.
