LX2000-130KV
Unicomp
Largement appliqué pour BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteur, industrie des batteries, moulage de petits métaux, connecteur électronique. Module, câbles, composants aérospatiaux, industrie photovoltaïque, etc.
Champs d'application

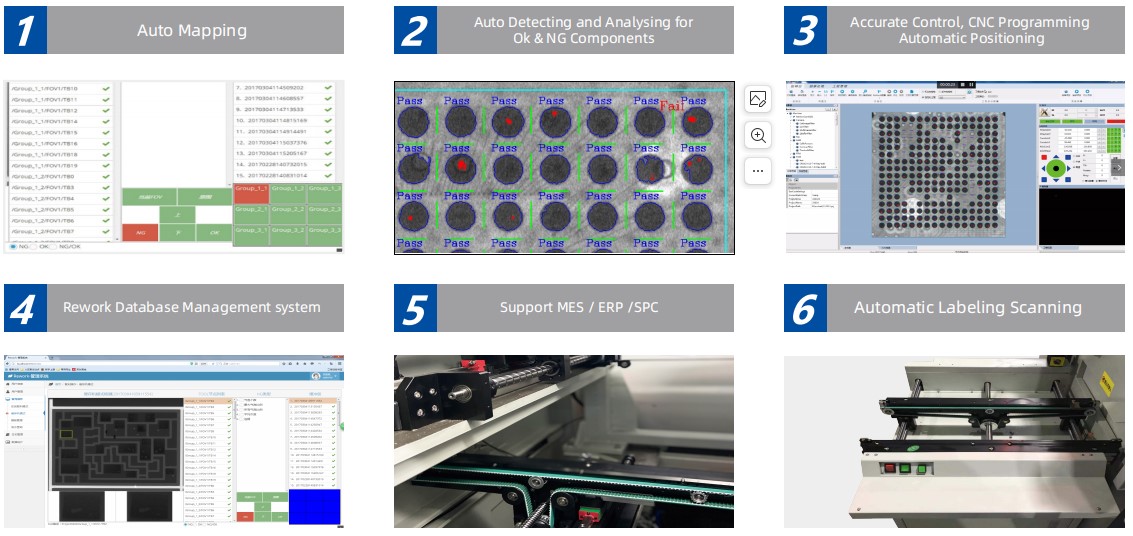

Fonctions et caractéristiques

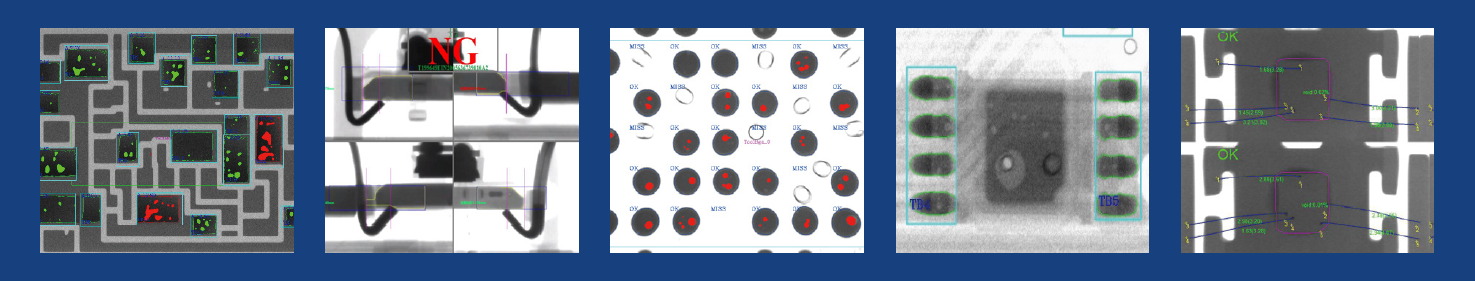

Images d’inspection
Résumé du système | |
Empreinte | 2595(L)×1392(P)×1992(H)mm |
Poids de la machine | 1900 kg (Rayons X) / 700 kg (Convoyeur) |
Source de courant | C.A. 110 ~ 220 V, 50/60 Hz |
Taille d'emballage en contreplaqué | 180 (L) × 170 (P) × 190 (H) cm (rayons X) 150(L)×105(P)×120(H)cm (Convoyeur) |
Poids d'emballage | 2000kg (rayons X) / 800kg (convoyeur) |
Consommation d'énergie | 3,5 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max.Pouvoir | 40W |
Tension | 0 ~ 130 kV (réglable) |
Taille du point de mise au point | < 7 μm |
Système d'imagerie | |
Détecteur | Détecteur à écran plat (FPD) |
Taille des pixels | 85μm |
Détection efficace Zone | 130*130mm |
Fréquences d'images | 20 images par seconde |
Matrice de pixels | 1536*1536 |
Grossissement du système | 200X |
Logiciel | |
Mesure automatique | Inspection et analyse automatiques des composants Ok et NG |
Mode CNC | Inspection programmable CNC, opération facile et conviviale |
Retravailler | Prise en charge du système de gestion de base de données de refonte |
Connexion de données | Prise en charge du système MES/ERP/SPC |
La navigation | Système de positionnement de point cible pratique |
Système de contrôle de mouvement | |
Contrôle des mouvements | Joystick, clavier, souris et écran tactile (PLC) |
Largeur du tunnel réglable | 80~350mm |
Max.Échantillon d'inspection | 400*350mm/10kg |
| Min.Échantillon d'inspection | 100*80mm |
| Manipulateur | Système en ligne automatique |
PC industriel | |
Moniteur | Écran ACL FHD de 22 pouces |
Système d'exploitation | Windows 10 64 bits |
Disque dur | 1 To |
RAM | 8 Go |
Modèle de processeur | Processeur Intel i7 |
Autres caractéristiques | |
Économie d'énergie | Arrêt automatique des rayons X en cas d'arrêt de travail de plus de 5 minutes |
Opération de sécurité | Verrouillage électromagnétique et voyant d'avertissement |
Gestion des autorités | Gestion des mots de passe |
Sécurité des rayons X | <1μSv/h (conforme à toutes les normes internationales) |
* Les spécifications sont sujettes à changement sans préavis. Toutes les marques déposées sont la propriété du fabricant du système.

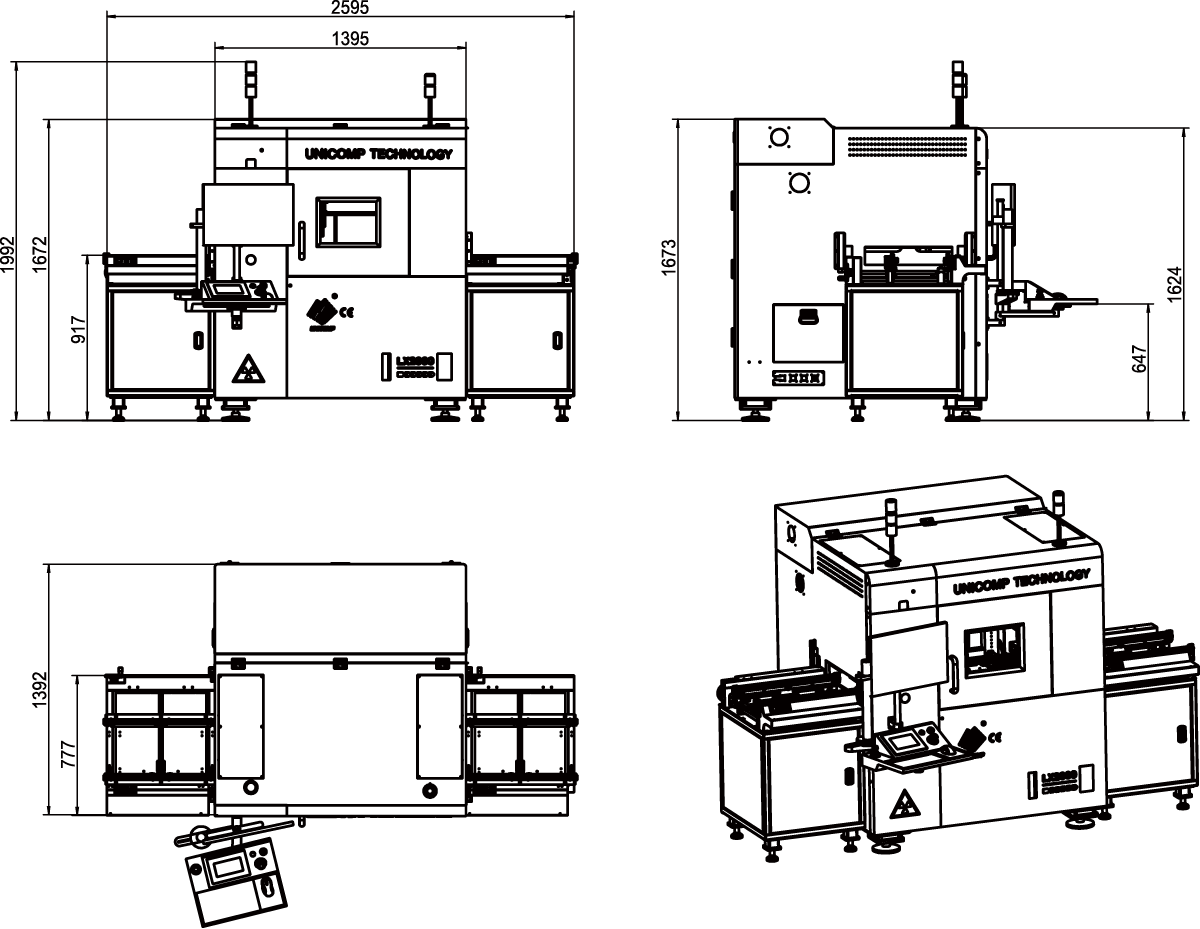

Dimensions et apparence
