Tous les appareils à rayons X fabriqués par Unicomp Technology sont conformes à la réglementation FDA-CDRH CFR 21 1020.40, sous-chapitre J pour les systèmes à rayons X en armoire. La norme FDA - CDRH pour les systèmes à rayons X en armoire stipule que l'émission de rayonnement ne dépassera pas. 5millirem a /hr.2'de toute surface extérieure. Nos machines (Fuite <1μSv/h) sont généralement 5 à 10 fois inférieurs aux normes internationales
CX7000L
UNICOMP
Champs d'application
| Bobines | Précision | Autres composants | Précision |
| 01005 | 99,99% | Transistors | 99,99% |
| 0201 | 99,99% | En vrac | 99,99% |
| 0402 | 99,99% | Forfaits ESD | 99,9% |
| 0603 | 99,99% | Tubus | 100% |
| 0805 | 99,99% | PLATEAU JEDEC | 1 % |
| 1206 | 99,99% | Autre résistance et capacité | 99,99% |
Caractéristiques
Images aux rayons X
Spécifications techniques
| Résumé du système | |||
| Empreinte | 870(L)×1410(P)×1960(H)mm | Taille d'emballage en contreplaqué | 1050(L)×1650(P)×2200(H)mm |
| Poids de la machine | 740 kg | Poids d'emballage | 920 kg |
| Alimentation électrique | 220 V ± 10 %, 50/60 Hz 3 A | Consommation d'énergie | 700W |
| Tube à rayons X | |||
| Type de tube | Scellé | Actuel | 1mA |
| Tension | 80kV | Focus Spot Taille | 0,05 mm |
| Système d'imagerie | |||
| Détecteur | Détecteur à panneaux plat (FPD) | Taille de pixel | 140 μm |
| Zone d'inspection efficace | 430*430mm | Fréquences d'images | 2 images par seconde |
| Matrice de pixels | 3072*3072 pixels | Conversion AD | 16 bits |
| Capacité d'inspection | PC industriel | ||
| Taille de la bande et de la bobine | 7''-17'' | Moniteur | Écran ACL FHD de 27 pouces |
| Hauteur de numérisation | ≤ 80mm | Système d'exploitation système | Windows 11 64 bits |
| Inspection Min. Composant | 01005 | Disque dur | 512G (SSD) + 1T (disque dur) |
| Précision des inspections | ≥99,99% | BÉLIER | 16 GB |
| Vitesse d'inspection | ＜ 10s/bande et bobine (7''-17'') ＜ 10s (bande et bobine 7''*4) | Modèle de processeur | Processeur Intel i7 |
Prise en charge de la connexion avec MES, Système de stockage intelligent ERP et WMS. | |||
| Autres caractéristiques | |||
| Porte ouverte | Porte automatique, anti-pincement | Méthode d'alimentation | Manuel |
| Accessoires | Lecteur de caméra de codes-barres intégré, lecteur de codes-barres portatif | Sécurité des rayons X | ≤1μSv/h (Répond à toutes les normes internationales) |
| Surveillance des radiations | Protection de sécurité, surveillance en temps réel des rayonnements | Gestion des autorités | Système de gestion de l'accès par empreinte digitale et prise en charge de l'accès par mot de passe. |
* Les spécifications sont sujettes à changement sans préavis. Toutes les marques déposées sont la propriété du fabricant du système.

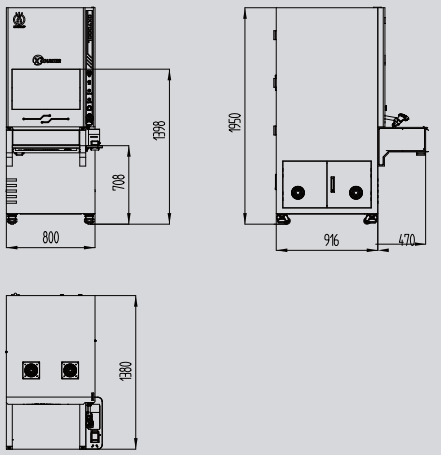

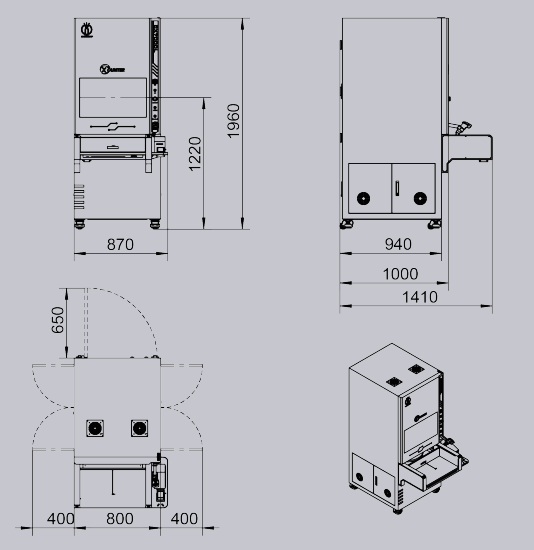

Dimensions et apparence
