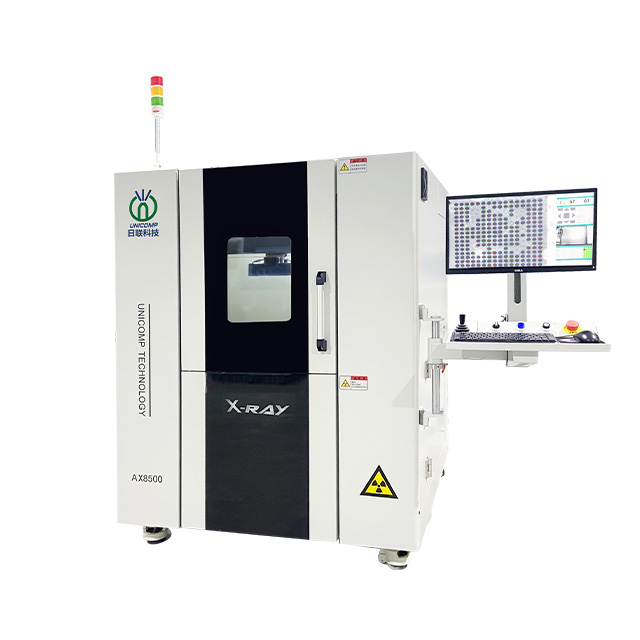

Largement appliqué pour BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteur, industrie des batteries, petit Moulage de métaux, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application
CMS/PCBA
Semi-conducteur
Batteries à lithium
DIRIGÉ
Photovoltaïque
Fonctions et fonctionnalités

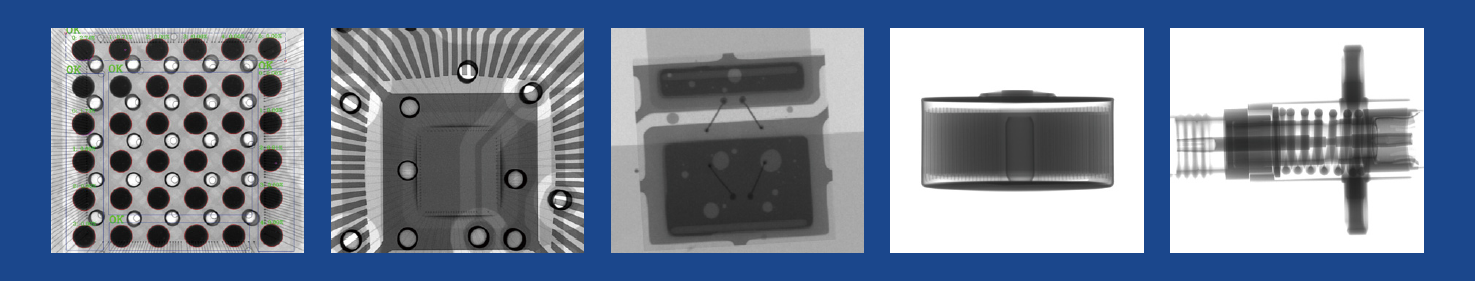

Image d'inspection
| Résumé du système | |
| Empreinte | 1370(L)×1300(P)×1700(H)mm |
| Poids de la machine | 1670 kg |
| Source de courant | C.A. 110 ~ 220 V, 50/60 Hz |
| Taille d'emballage en contreplaqué | 1750(L)×1500(P)×2000(H)mm |
| Poids d'emballage | 1920 kg |
| Consommation d'énergie | 2,0 kW |
| Tube à rayons X | |
| Type de tube | Scellé |
| Max.Pouvoir | 25W |
| Tension | 0 ~ 110 kV (réglable) |
| Taille du point de mise au point | 5μm |
| Système d'imagerie | |
| Détecteur | Détecteur à écran plat (FPD) |
| Taille des pixels | 85μm |
| Zone de détection efficace | 130*130mm |
| Fréquences d'images | 20 images par seconde |
| Matrice de pixels | 1536*1536 |
| Grossissement du système | 1000X |
| Logiciel | |
| Mesure automatique | Vides de soudure BGA Mesure automatique et prise en charge des données/sortie graphique |
| Plusieurs outils de mesure | Prend en charge la mesure de la distance, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. |
| Mode CNC | Inspection programmable CNC, opération facile et conviviale |
| Affichage en temps réel | Affichage en temps réel des données de travail de tension, courant, angle, date, etc. |
| La navigation | Système de positionnement de point cible pratique |
| Système de contrôle de mouvement | |
| Contrôle des mouvements | Joystick, clavier et souris |
| Max.Surface de chargement/poids | Ф570mm / 10kg |
| Max.Zone d'inspection | 450*450mm |
| Vues obliques | Max.Filtrage 55° (FPD) / Rotation 360° (Table) |
| Manipulateur | 6 axes avec X1 / X2 / Y / Z1 / T (55°) /R (360°) |
| PC industriel | |
| Moniteur | Écran ACL FHD de 21,5 pouces |
| Système d'exploitation | Windows 10 64 bits |
| Disque dur | 1 To |
| RAM | 8 Go |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| Économie d'énergie | Arrêt automatique des rayons X en cas d'arrêt de travail de plus de 5 minutes |
| Opération de sécurité | Verrouillage électromagnétique et voyant d'avertissement |
| Gestion des autorités | Gestion des mots de passe |
| Sécurité des rayons X | <1μSv/h (conforme à toutes les normes internationales) |
| * Les spécifications sont sujettes à changement sans préavis. Toutes les marques déposées sont la propriété du fabricant du système. | |

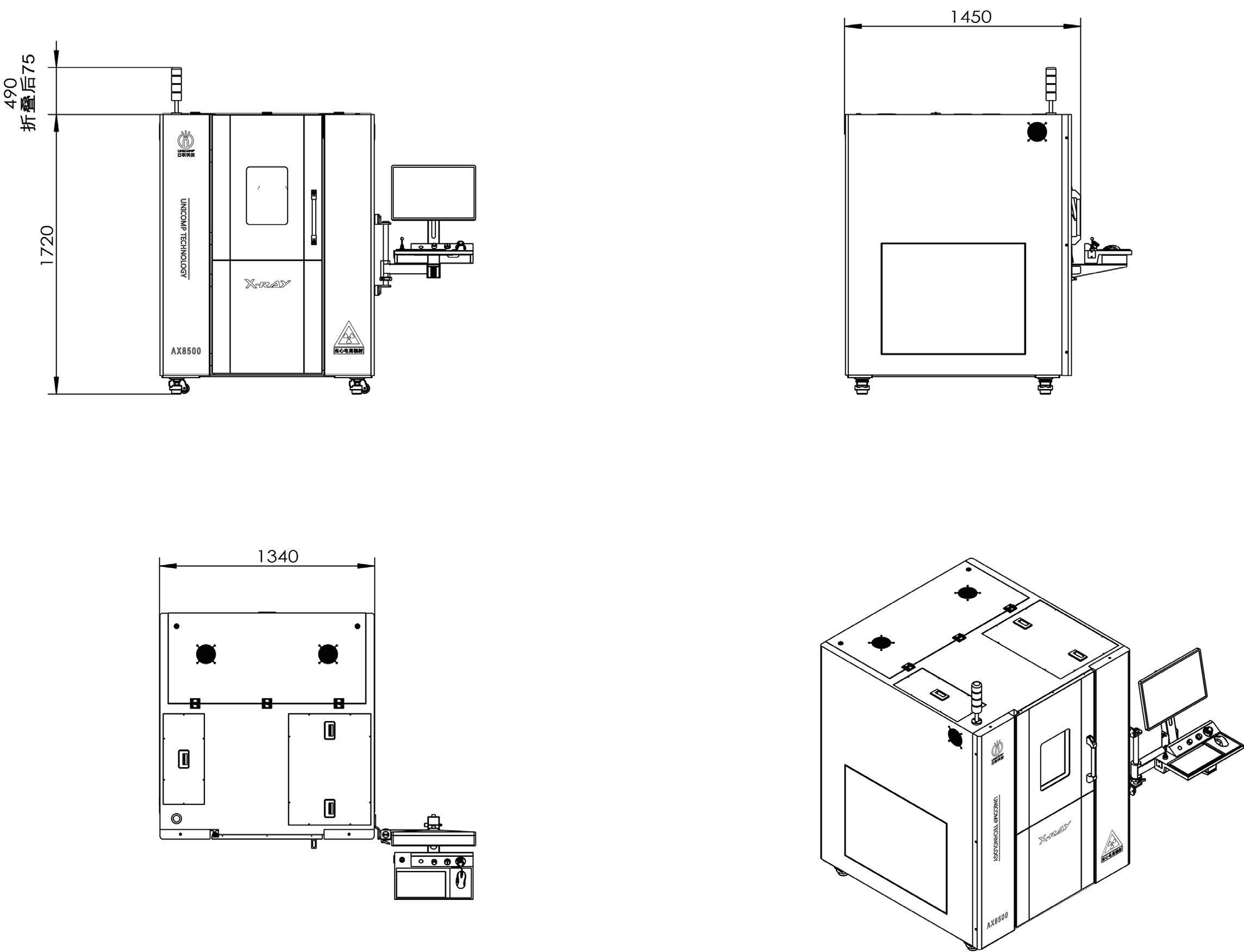

Dimensions et apparence
