UNMS-U90D
UNICOMP

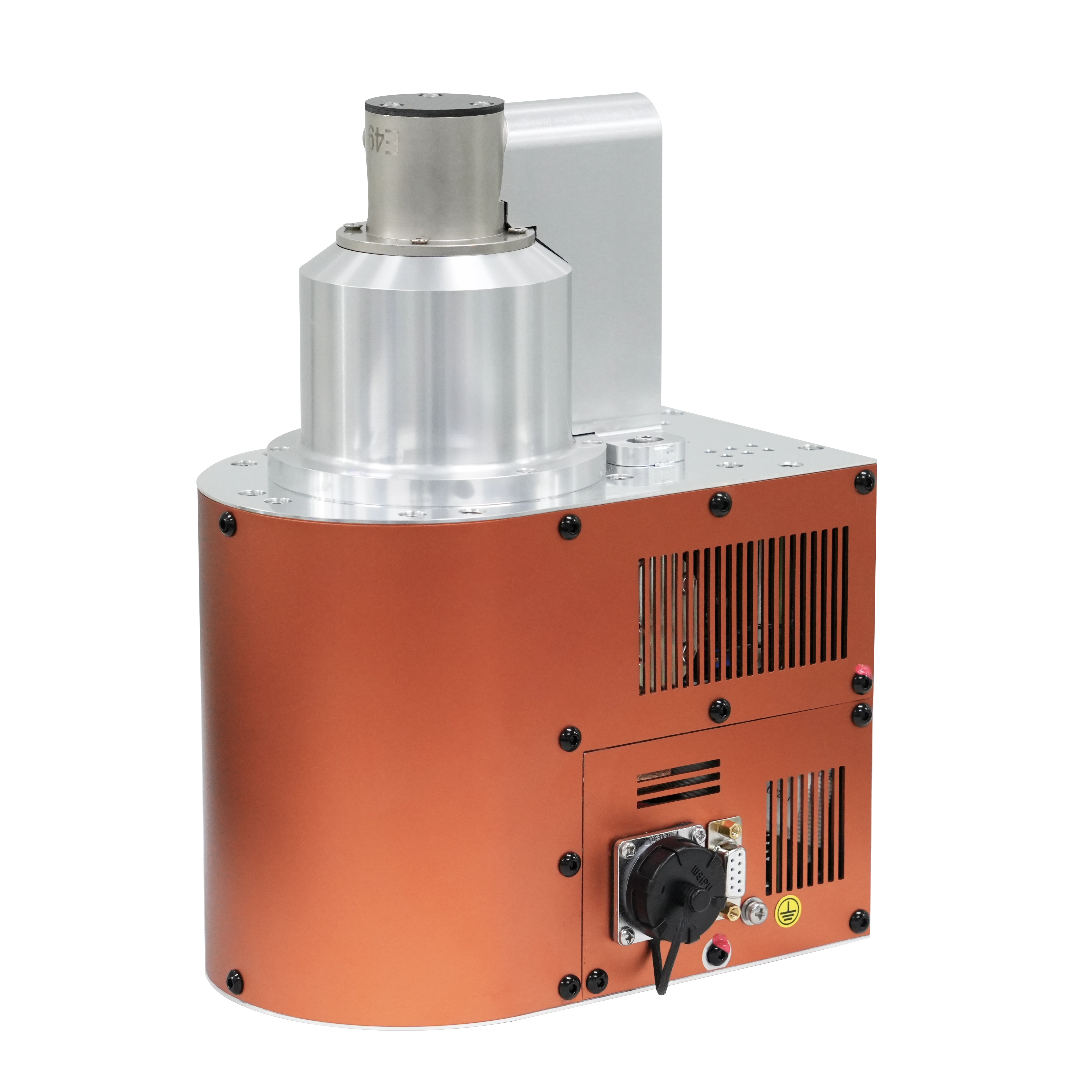

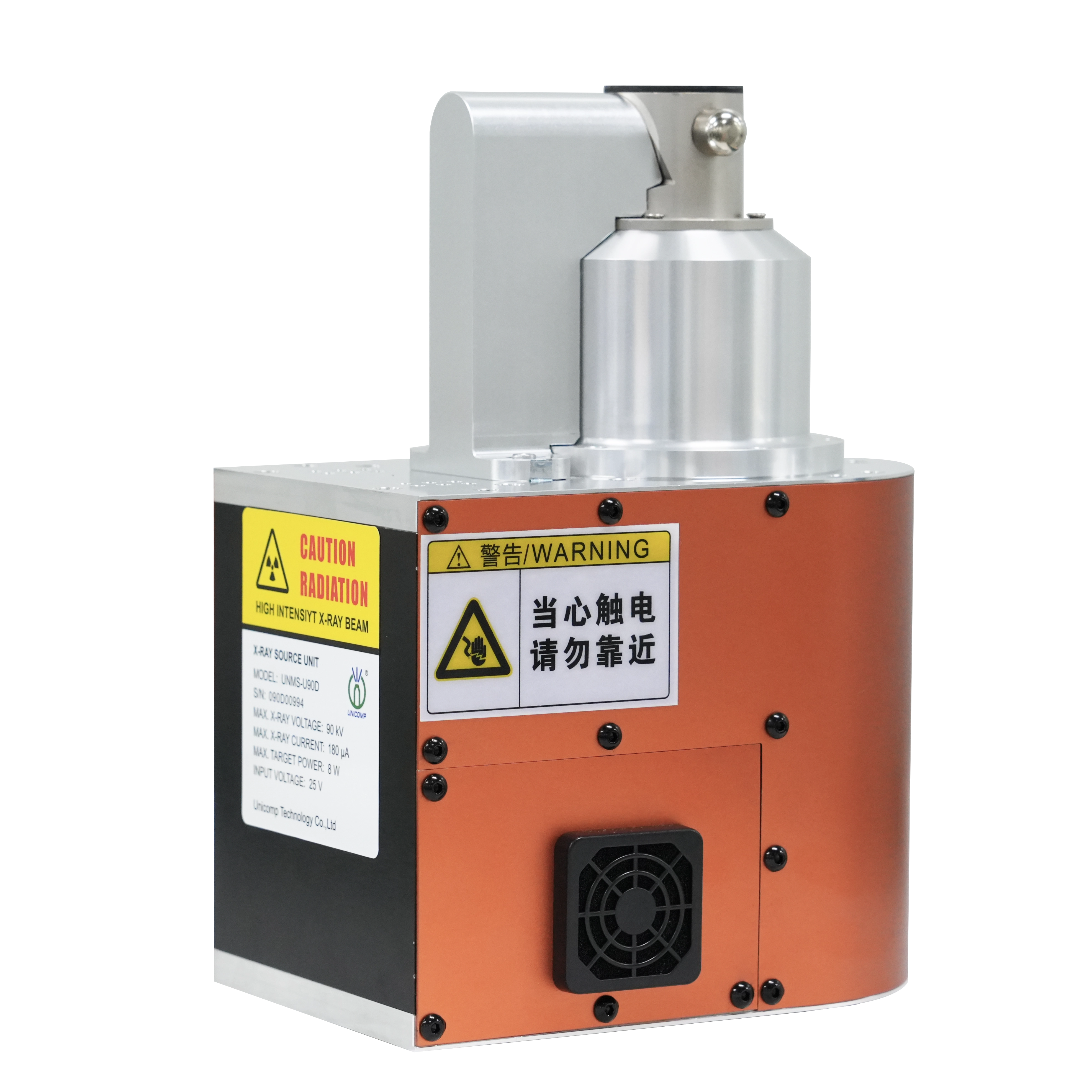

L'UNMS-U90D est une source de radiographie en microfocus à tube à petit volume à petit volume intégré à 90 kV avec une cathodetechnologie chaude, une petite taille focale, un grossissement élevé et une émission de rayons X stable. Il peut pénétrer les composants électroniques, les PCB, les circuits imprimés d'assemblage, les cellules de la batterie, etc. et obtenir des images de structure interne claires et de haute qualité.
Paramètre clé
Max. Tension du tube: 90kV
Max. Alimentation du tube: 8W
Min. Taille du spot: ≤5 μm
Angle de faisceau: 45 ± 3 °
Applications
PCB et périphérique semi-conducteur
SMT, fabrication électronique PCBA
Harnais de fil et connecteur
Batterie de consommation 3C
Caractéristiques
| Plage de tension de tube de fonctionnement | 20-90KV |
| Plage de courant de tube de fonctionnement | 0-180μA |
| Puissance de tube maximale | 8W |
| Tension d'entrée (DC) | 25 ± 0,5 V |
| Consommation d'énergie | ＜ 35W |
| Matière de fenêtre / épaisseur | Être / 0,1 mm |
| Diamètre de la fenêtre | 8 mm |
| Angle de faisceau | 45 ° ± 3 ° |
| Matériau cible | Tungstène |
| Bordereau | 10,2 ± 0,2 mm |
| Poids | Env. 5,5 kg |
| Verrouillage de sécurité | Court-circuit externe |
| Connexion de contrôle | Contrôle numérique |
| Mode de fonctionnement | Continu |

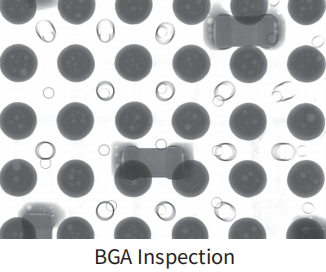

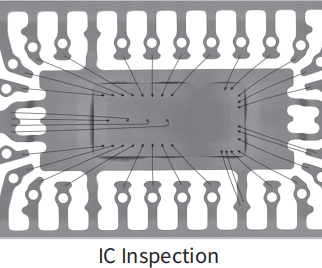

Images Xray

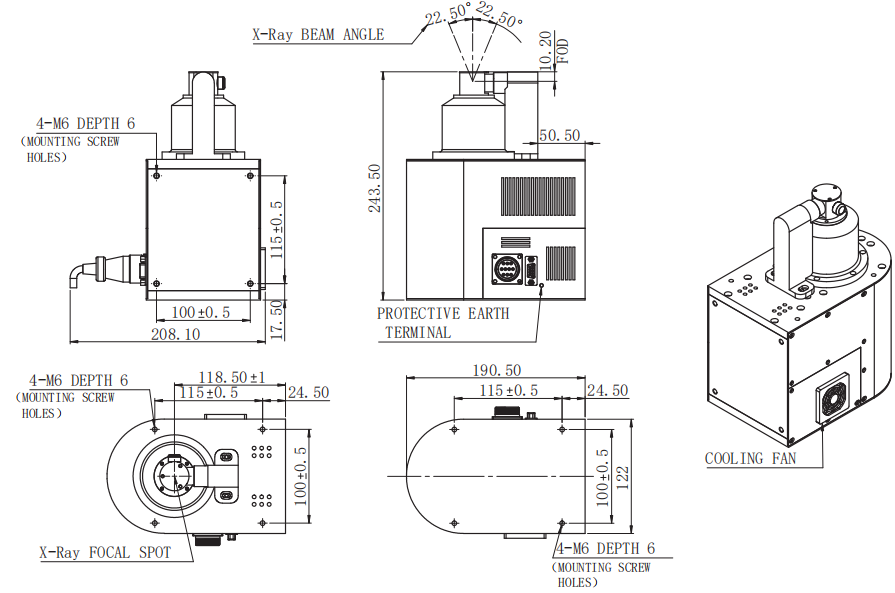

Empreinte
