AX8300SI
UNICOMP
Champ d'application
Principalement utilisé dans l'inspection des semi-conducteurs, des substrats, des cadres de connexion et des liaisons de fils.
| CMS/PCBA | Type d'emballage: Semi-conducteur, substrat, Plomb Cadre et fil Collage Inspection |
| Semi-conducteur | Type de paquet : W/B, IC, F/C... Type de défaut : Vide, Ouvert, Court, Balayage, Boule de soudure... |
| Autres endroits | Batterie, IGBT... |

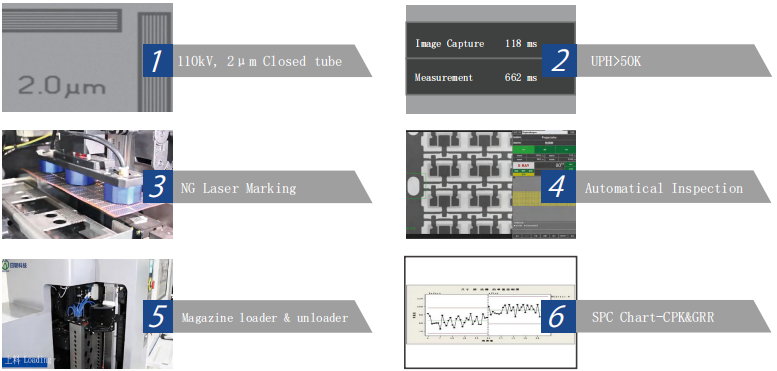

Caractéristiques fonctionnelles
CPS Graphique-CPK&GRR
Paramètres techniques et spécifications
| Résumé du système | |
| Empreinte | 2200(L)×1250(P)×1960(H)mm |
| Poids de la machine | 2700kg |
| Source de courant | CA 110/220V, 50/60H |
| Pouvoir | 6,5 kW |
| Tube à rayons X | |
| Type de tube | Phoque |
| Tension | 40~110kV (réglable) |
| Actuel | 200 µA |
Taille du point de mise au point | 2 μm |
| Système d'imagerie | |
| Détecteur | Détecteur à écran plat (FPD) |
| Zone de détection efficace | 116,4*145,7 mm |
| Matrice de pixels | 2352*2944 |
| Taille des pixels | 49,5 μm |
| Fréquences d'images | 37 images par seconde |
| Système de contrôle de mouvement | |
| Contrôle des mouvements | Clavier et Souris |
| Max.Zone de chargement | 310*110mm |
| Max.Zone d'inspection | 270*100mm |
| PC industriel | |
| Moniteur | Écran LCD tactile interactif FHD de 24 pouces |
| Système d'exploitation | Windows 10 64 bits |
| Disque dur | 1 To |
| RAM | 8 Go |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| Porte ouverte | Coulissant électrique |
| Gestion des autorités | Gestion de l'accès aux empreintes digitales Système et mot de passe d'assistance Accéder. |
| Sécurité des rayons X | <1μSv/h (conforme à toutes les normes internationales) |
| Opération de sécurité | Verrouillage électromagnétique, voyant d'avertissement et moniteur de fuite de rayonnement en temps réel |
| * Les spécifications sont sujettes à changement sans préavis. Toutes les marques déposées sont la propriété du fabricant du système. | |

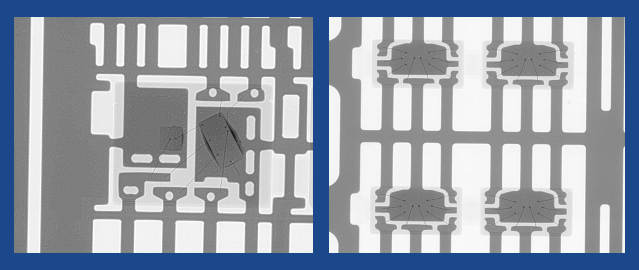

Images de contrôle
Dimensions et apparence
