| Lieu d'origine: | Chine |
| Marque: | Unicomposer |
| Certification: | CE, FDA |
| Numéro de modèle: | Ax8200 |
| Délai de mise en œuvre: | 30 jours |

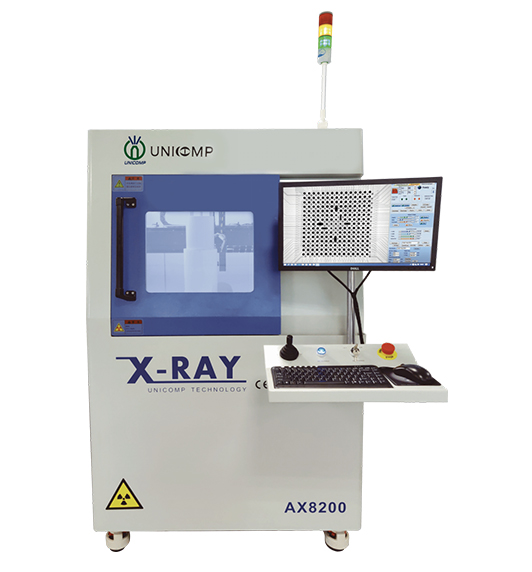

AX8200
UNICOMP
Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, petit Coulée métallique, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application
SMT / PCBA
Semi-conducteur
Batteries à lithium
LED
Photovoltaïque
Fonctions et fonctionnalité

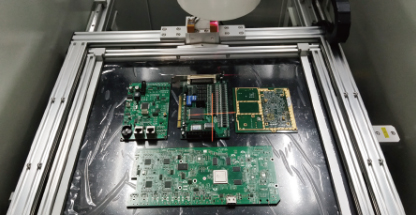

1. Tableau d'inspection de grande taille, laser
Locateur pour un emplacement précis

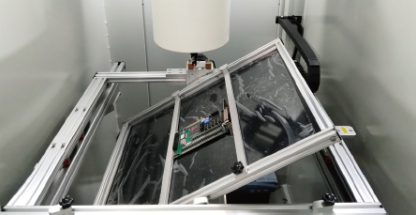

2. ± 60 ° Tableau de vues obliques

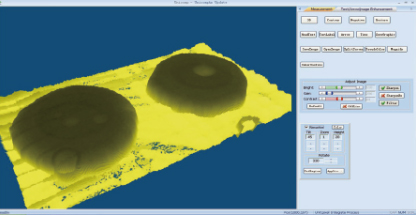

3. Fonction 3D analogique

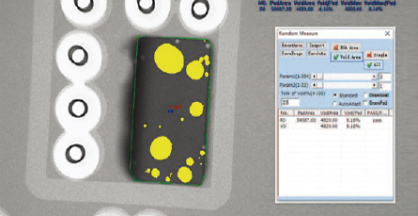

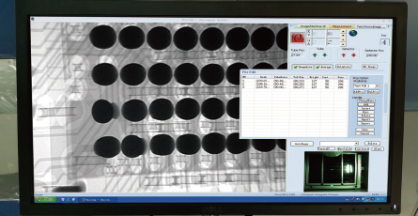

4. Programmation CNC, vides BGA automatiques La mesure,
Les résultats peuvent être exportés
5. Marquez des graphiques irréguliers

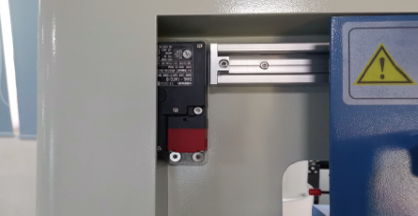

6. Restruction électromagnétique de sécurité

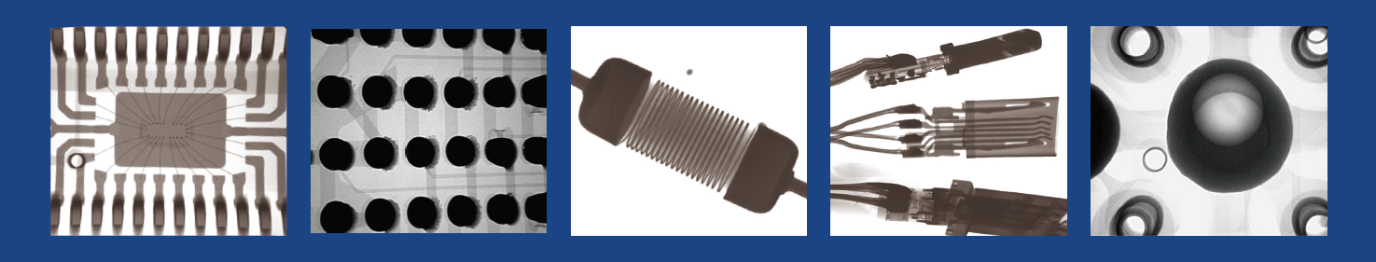

Image d'inspection
Résumé du système | |
Empreinte | 1080 (w) × 1180 (d) × 1730 (h) mm |
Poids de la machine | 1050 kg |
Source de courant | AC 110 ~ 220V, 50 / 60Hz |
Taille d'emballage en contreplaqué | 1500 (w) × 1300 (d) × 1950 (h) mm |
Poids d'emballage | 1160 kg |
Consommation d'énergie | 1,0 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max. Pouvoir | 8W |
Tension | 0 ~ 90kV (réglable) |
Focus Taille du spot | 5 μm |
Système d'imagerie | |
Détecteur | Détecteur à panneaux plat (Option 4 ’’ I.I. Détecteur) |
Taille de pixel | 85 μm |
Zone de détection efficace | 130 * 130 mm |
Fréquences d'images | 20FPS |
Matrice de pixels | 1536 * 1536 |
Grossissement du système | 600x |
Logiciel | |
Mesurant automatiquement | BGA Soudering annule les données de mesure et de prise en charge automatique / sortie graphique |
Outils de mesure multiples | Support Distance de mesure, angle, diamètre, polygone, taux de remplissage PTH, etc. |
Mode CNC | Inspection programmable CNC, fonctionnement facile et convivial |
Affichage en temps réel | Affichage en temps réel Affichage des données de travail de la tension, du courant, de l'angle, de la date, etc. |
La navigation | Locator laser pour un emplacement précis |
Système de contrôle de mouvement | |
Contrôle des mouvements | Joystick, clavier et souris |
Max. Zone de chargement / poids | 510 * 420 mm / 10 kg |
Max. Zone d'inspection | 435 * 385 mm |
Vues obliques | Max. ± 60 ° |
Manipulateur | 5 axe avec x / y / z1 / z2 / t |
PC industriel | |
Moniteur | Affichage LCD FHD 22 ’ |
System OS | Windows 10 64bit |
Disque dur | 1 To |
RAM | 8GB |
CPU model | Intel i7 Processor |
Autres caractéristiques | |
Économie d'énergie | X-Ray Auto-off when it's out of work over than 5 minutes |
Safety Operation | Electromagnetic Interlock and warning Light |
Portable Design | Mounted with Wheels on Machine Bottom |
X-Ray Safety | <1μSv/h (Meets All International Standards) |
*Specifications are subject to change without notice, All trademarks are the property of the system maker.
