Largement appliquée pour BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semi-conducteur, Industrie de la batterie, Petite coulée en métal, Module de connecteur électronique, Câbles, Industrie photovoltaïque, etc.
Champs d'application
SMT / PCBA
Grille de connexion
Module d'antenne / module de haut-parleur
LED
Module électrique
Fonctions et fonctionnalités
1. Cartographie automatique
2. Détection et analyse automatique des composants OK & NG)
3. Contrôle précis, programmation CNC Positionnement automatique

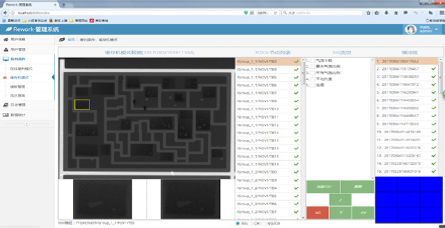

4. Système de gestion de la base de données de retravailleurs
5. Soutien MES / ERP / CPS
6. Numérisation automatique de l'étiquetage

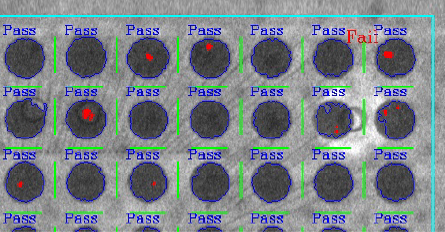

Image d'inspection

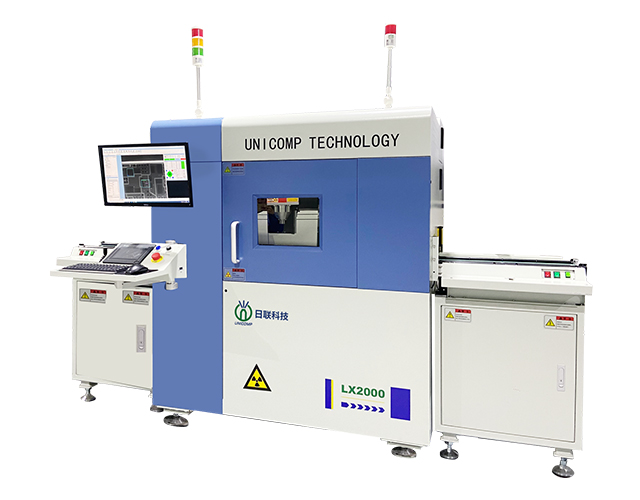

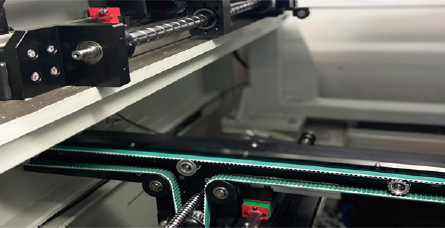

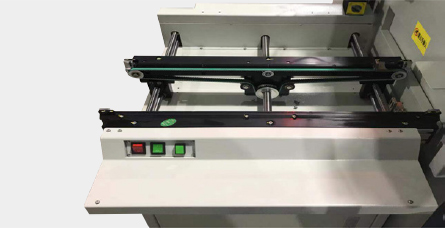

Résumé du système | |
Empreinte | 2595 (W) × 1392 (D) × 1992 (h) MM |
Poids de la machine | 1900 kg (rayons X) / 700 kg (convoyeur) |
Source de courant | AC 110 ~ 220V, 50/60Hz |
Taille de l'emballage de contreplaqué | 180 (W) × 170 (D) × 190 (H) cm (rayons X) 150 (W) × 105 (D) × 120 (h) cm (convoyeur) |
Poids d'emballage | 2000kg (rayons X) / 800 kg (convoyeur) |
Consommation d'énergie | 3,5 kW |
Tube à rayons X | |
Type de tube | Scellé |
Max. Puissance | 8W |
Tension | 0 ~ 90kv (réglable) |
Taille du point de focalisation | 5 μm |
Système d'imagerie | |
Détecteur | Détecteur de panneau plat (FPD) |
Taille de pixel | 85 μm |
Zone de détection efficace | 130 * 130mm |
Tarifs de cadre | 20fps |
Matrice de pixel | 1536 * 1536 |
Grossissement du système | À 200x |
Logiciel | |
Mesure automatique | Inspection automatique et analyse des composants OK & NG |
Mode CNC | Inspection programmable CNC, utilisation facile et conviviale |
Retravailler | Soutien Système de gestion de la base de données de reprise de la reprise |
Connexion de données | Soutien Système MES / ERP / CPS |
La navigation | Système de positionnement de point cible pratique |
Système de contrôle de mouvement | |
Contrôle du mouvement | Joystick, clavier, souris et écran tactile (PLC) |
Largeur de tunnel réglable | 80 ~ 350mm |
Max. Échantillon d'inspection | 400 * 350mm / 10kg |
Min. Échantillon d'inspection | 100 * 80mm |
Manipulateur | Système d'auto-ligne automatique |
Pc industriel | |
Surveiller | 22 '' FHD écran LCD |
Système d'exploitation | Windows 10 64 bits |
Disque dur | 1 To |
RAM | 8 Go |
Modèle CPU | Processeur Intel I7 |
Autres caractéristiques | |
Économie d'énergie | Auto-rayon des rayons X quand il est hors de travail de plus de 5 minutes |
Opération de sécurité | Interlock électromagnétique, lumière d'avertissement |
Gestion de l'autorité | Magnétoscope |
Sécurité des rayons X | <1μSV / h (répond à toutes les normes internationales) |
* Les spécifications sont sujets à changement sans préavis, toutes les marques de commerce sont la propriété du fabricant système.
