AX9500
UNICOMP
Applicationns
BGA, CSP, puce Flip, puce LED
Analyse de soudure
Appareils automobiles, industrie des batteries
Moulage sous pression d'aluminium, moulage de plastiques
Céramique, autres industries dédiées
Caractéristiques fonctionnelles
Tube ouvert 160 kV, point focal 1 µm
Haute résolution avec zone de détection maximale FPD
Système de numérisation CT 3D (CT planaire + CT à faisceau conique)
Système de mouvement à 7 axes, inspection à 360 degrés
Programmation CNC avec une grande précision et répétabilité
Système de navigation haute définition
Fonction de suivi facile avec différents angles
Caractéristiques
| Paramètres système | |
| Empreinte Taille | 1560(L)*1830(P)*1900(H)mm |
| Poids de la machine | ≈3700kg |
| Puissance maximale du tube | 64W |
| Cible maximale Pouvoir | 15W |
| Tension/courant maximum | 160kV/1000μA |
| Fuite de rayons X | <0,5μSv/h |
| Système d'imagerie | |
| Radiographie Type de tube | Tube ouvert |
| Résolution | 1 μm |
| Détecteur | FPD |
| Grossissement du système | 2500X (7500x combiné) |
| Capacité d'inspection | |
| Taille de charge maximale (2D/2,5D) | 580(X)mm×610(Y)mm |
| Taille maximale d'inspection (2D/2,5D) | 540(X)mm×570(Y)mm |
| Taille de charge maximale (CT) : | Rabot CT : 470(X)mm×500(Y)mm CT à poutre centrale : 100(X)mmx200(Y)mm |
| Temps d'imagerie 3D | 45s |
| Poids maximum de l'échantillon | 10kg (Rabot CT) 0,5 kg (CT à faisceau conique) |

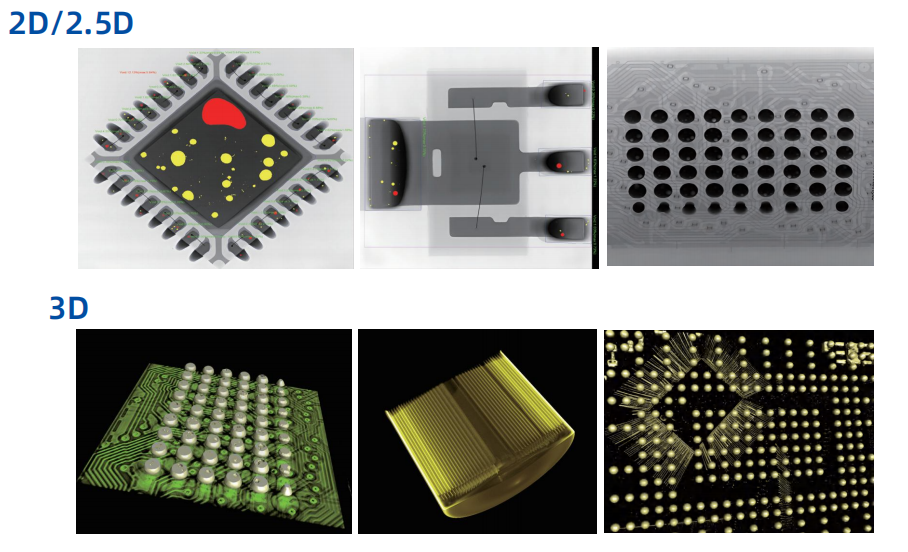

Radiographies

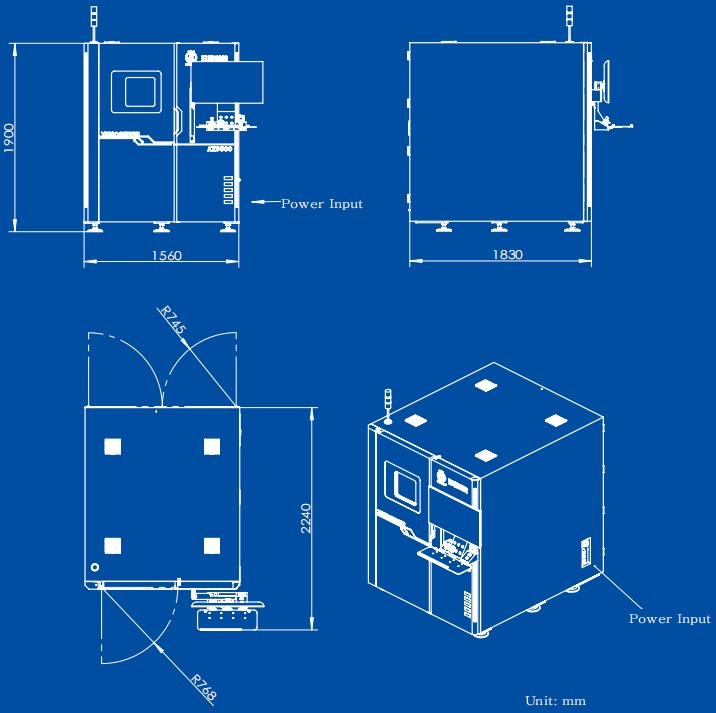

Dimensions et apparence
