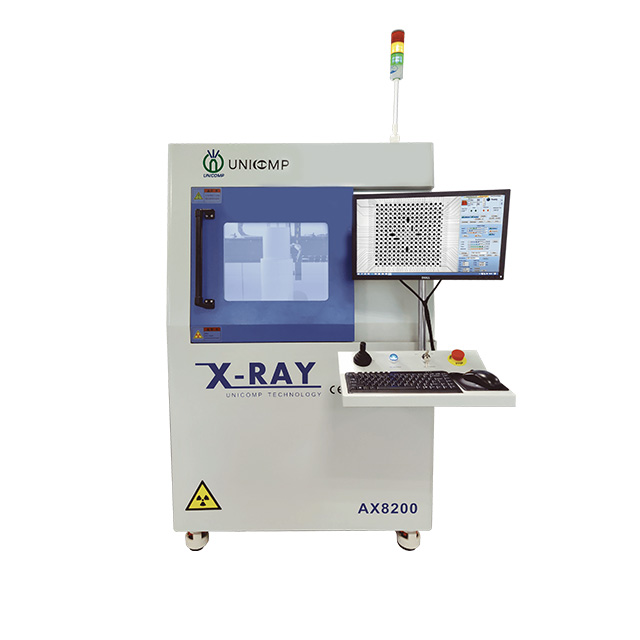

Équipement d'inspection par rayons X AX8200

Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, coulée en métal, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Lieu d'origine: Chine
Marque: Unicomposer
Certification: CE, FDA
Numéro de modèle: Ax8200
Délai de mise en œuvre: 30 jours
État de disponibilité:
  • Ax8200
  • UNICOMP


Ax8200xiang


Largement appliqué pour BGA, CSP, puce flip, LED, fusible, diode, PCB, semi-conducteur, industrie de la batterie, petit Coulée métallique, module de connecteur électronique, câbles, industrie photovoltaïque, etc.





  • Champs d'application



应用 _01

SMT / PCBA

应用 _02

Semi-conducteur

应用 _03

 Batteries à lithium

应用 _04

LED

应用 _05

Photovoltaïque




  • Fonctions et fonctionnalité


1

1. Tableau d'inspection de grande taille, laser

Locateur pour un emplacement précis

2

2. ± 60 ° Tableau de vues obliques

3

3. Fonction 3D analogique


4

4. Programmation CNC, vides BGA automatiques La mesure,

Les résultats peuvent être exportés

5

5. Marquez des graphiques irréguliers

6

6. Restruction électromagnétique de sécurité



  •      Image d'inspection


    图片 3



  • Résumé du système

    Empreinte

    1080 (w) × 1180 (d) × 1730 (h) mm

    Poids de la machine

    1050 kg

    Source de courant

    AC 110 ~ 220V, 50 / 60Hz

    Taille d'emballage en contreplaqué

    1500 (w) × 1300 (d) × 1950 (h) mm

    Poids d'emballage

    1160 kg

    Consommation d'énergie

    1,0 kW

    Tube à rayons X

    Type de tube

    Scellé

    Max. Pouvoir

    8W

    Tension

    0 ~ 90kV (réglable)

    Focus Taille du spot

    5 μm

    Système d'imagerie

    Détecteur

    Détecteur à panneaux plat (Option 4 ’’ I.I. Détecteur)

    Taille de pixel

    85 μm

    Zone de détection efficace

    130 * 130 mm

    Fréquences d'images

    20FPS

    Matrice de pixels

    1536 * 1536

    Grossissement du système

    600x

    Logiciel

    Mesurant automatiquement

    BGA Soudering annule les données de mesure et de prise en charge automatique / sortie graphique

    Outils de mesure multiples

    Support Distance de mesure, angle, diamètre, polygone, taux de remplissage PTH, etc.

    Mode CNC

    Inspection programmable CNC, fonctionnement facile et convivial

    Affichage en temps réel

    Affichage en temps réel Affichage des données de travail de la tension, du courant, de l'angle, de la date, etc.

    La navigation

    Locator laser pour un emplacement précis

    Système de contrôle de mouvement

    Contrôle des mouvements

    Joystick, clavier et souris

    Max. Zone de chargement / poids

    510 * 420 mm / 10 kg

    Max. Zone d'inspection

    435 * 385 mm

    Vues obliques

    Max. ± 60 °

    Manipulateur

    5 axe avec x / y / z1 / z2 / t

    PC industriel

    Moniteur

    Affichage LCD FHD 22 ’

    System OS

    Windows 10 64bit

    Disque dur

    1 To

    RAM

    8GB

    CPU model

    Intel i7 Processor

    Autres caractéristiques

    Économie d'énergie

    X-Ray Auto-off when it's out of work over than 5 minutes

    Safety Operation

    Electromagnetic Interlock and warning Light

    Portable Design

    Mounted with Wheels on Machine Bottom

    X-Ray Safety

    <1μSv/h (Meets All International Standards)

             *Specifications are subject to change without notice, All trademarks are the property of the system maker.



    • Dimensions and Appearance
