État de disponibilité: | |
---|---|
UNCT3300-A
UNICOMP
Application de fonction :
Caractéristiques de l'équipement :
Détection complète de haute précision : Système avancé à double source et double détection pour répondre à différents besoins de tests.La capacité de détection est leader dans l'industrie.
Fonctionnalité puissante : Avec fonction de détection d'imagerie double DR et CT ; avec une très large plage de détection, largement applicable et rentable.
Haute sécurité: Haut niveau de protection, le niveau de rayonnement est bien inférieur à la norme nationale ;Mis en place avec plusieurs mesures de sécurité.
Facile à utiliser : Le système de contrôle humanisé est simple et facile à utiliser, et peut être maîtrisé après une courte formation.
Paramètres techniques et spécifications :
Résumé du système | |
Dimensions du corps de l'équipement | 3300*1230*2600mm |
Poids de la machine | 8T |
Source de courant | 380 CA/50 Hz |
Consommation d'énergie | 15 kW |
Console | Console d'exploitation autonome |
Tube à rayons X (Microfocus) | |
radiographie Type de tube | Tube fendu |
Tension | 225 kV |
Taille de mise au point | <4μm |
Puissance des rayons X (maximale) | 320W |
Tube à rayons X | |
Type de tube à rayons X | Tube fendu |
Tension | 450kV |
Taille de mise au point | 0,4/1,0 mm (EN12543) |
Puissance des rayons X (maximale) | 1500W |
Système d'imagerie (détecteur à écran plat) | |
Détecteur | Silicium amorphe |
Taille des pixels | 139μm |
Zone de détection efficace | 427*427mm |
Matrice de pixels | 3072*3072 |
Système d'imagerie (détecteur de réseau linéaire) | |
Détecteur | CdWO4 |
Longueur efficace | 614mm |
Taille des pixels | 0,2 mm |
Vitesse de numérisation maximale | 44 cm/s |
Système de contrôle de mouvement | |
Plage de détection maximale | φ800*1000[mm] |
Poids maximum de chargement | 100 kg |
Logiciel | |
Module de mesure de coordonnées, module de comparaison de pièces/objets de conception, module d'analyse d'épaisseur de paroi, Un module d'analyse d'inclusion de pores, un module d'analyse de matériaux composites à fibres, un module d'analyse de pores/inclusions en version étendue, un module de correction de géométrie de fabrication, un module de calcul de grille de volume, un module de simulation de mécanique structurelle, un module de simulation de champ de transfert et d'autres fonctions sont disponibles. | |
* Les spécifications sont sujettes à changement sans préavis. Toutes les marques déposées sont la propriété du fabricant du système. |

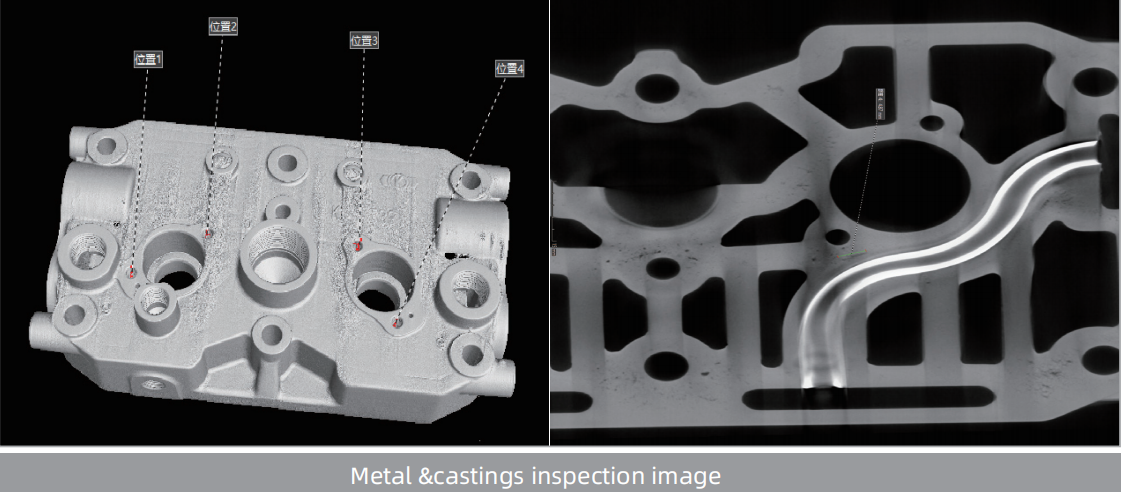

Images d’inspection :

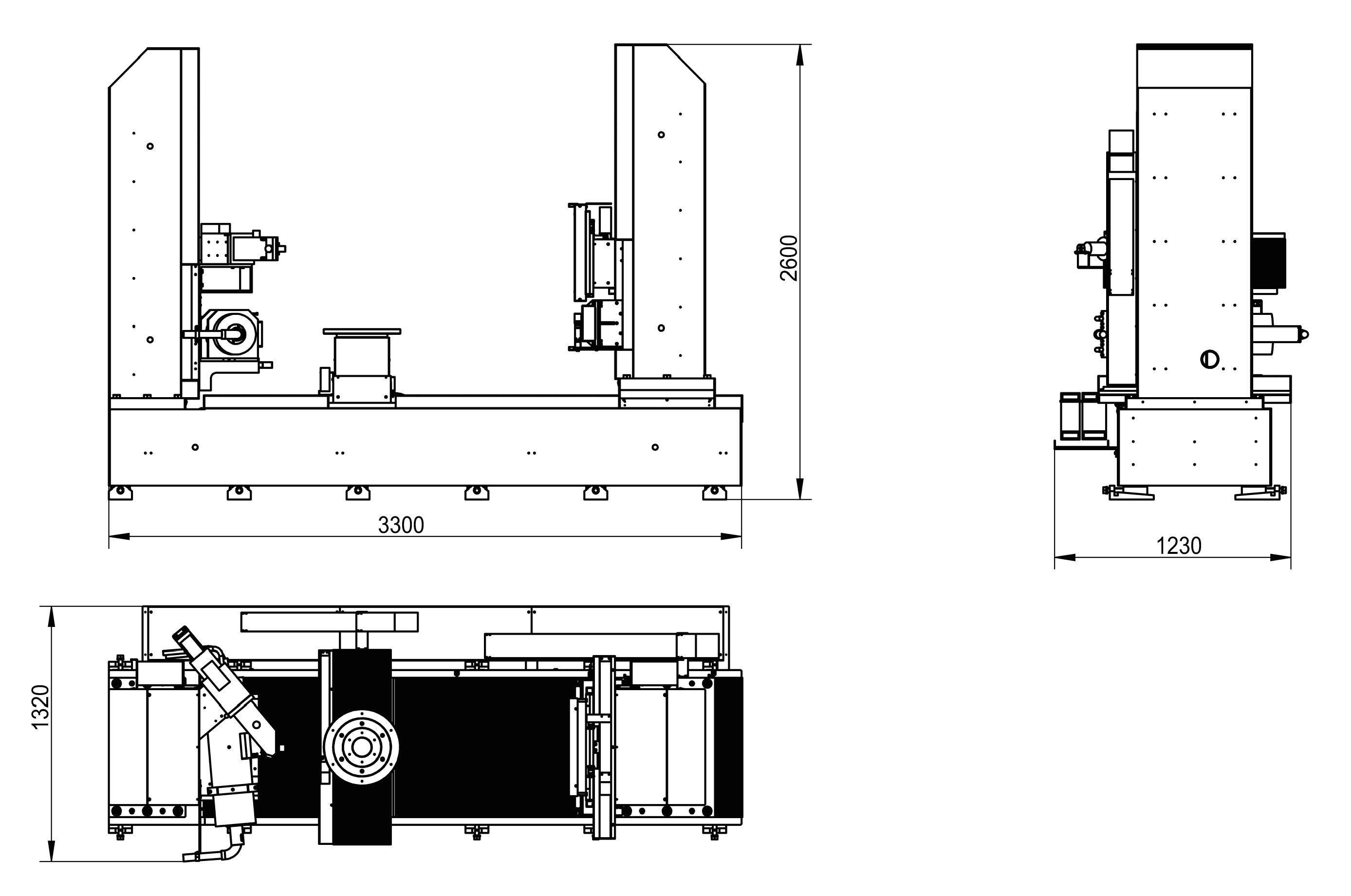

Dimensions et apparence :
