Applications typiques des équipements de contrôle non destructif X-RAY

Nombre Parcourir:18     auteur:David     publier Temps: 2022-05-27      origine:Propulsé

L'application des tests non destructifs aux rayons X est très étendue et offre de bonnes performances dans les domaines des tests de matériaux, des alimentaires tests , de la fabrication, des appareils électriques, de l'instrumentation, de l'électronique , des pièces automobiles, de la médecine, de la biologie, de l'industrie militaire, de l'archéologie. , géologie, etc.Parlons de l'application typique de l'équipement de contrôle non destructif X-RAY.

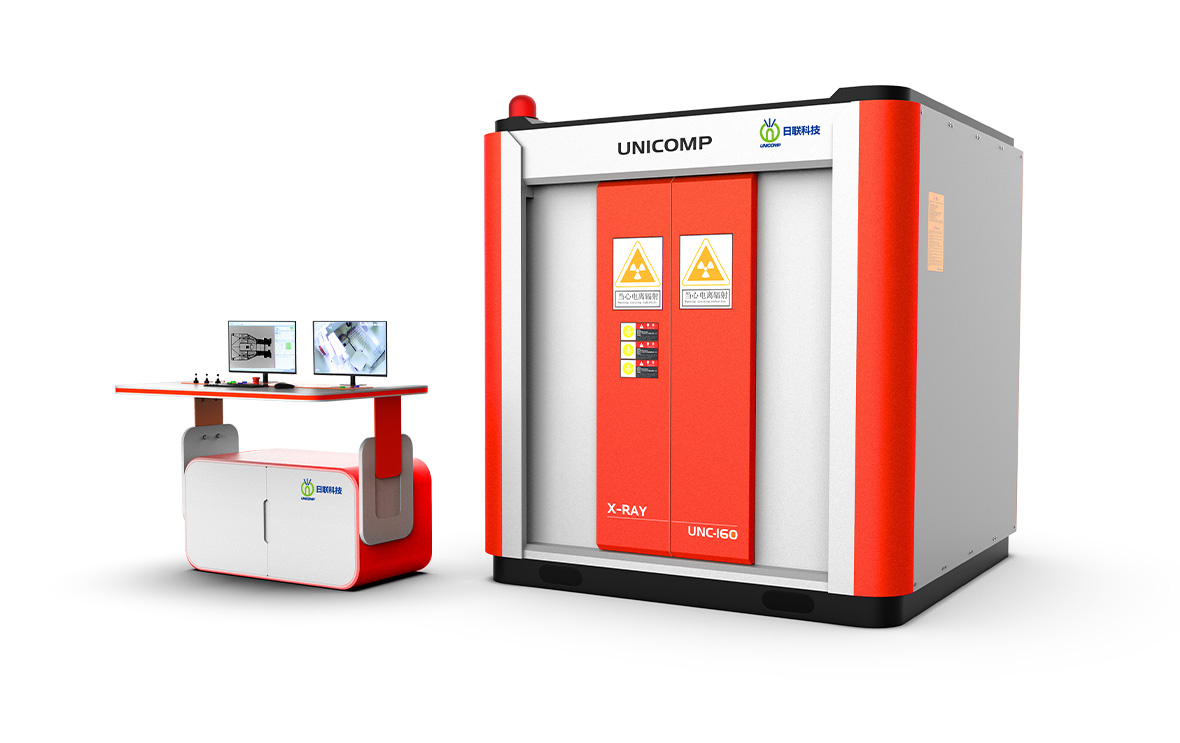

Équipement d'inspection par rayons X de radiographie pour la fonderie automobile UNC160


1. Diagnostic médical


Les rayons X sont utilisés dans le diagnostic médical, principalement basé sur la pénétration des rayons X, l'absorption différentielle, la photosensibilité et la fluorescence.Parce que les tests non destructifs X-RAY traversent le corps humain, ils sont absorbés à différents degrés.Par exemple, la quantité de rayons X absorbée par les os est supérieure à celle absorbée par les muscles, de sorte que la quantité de rayons X après avoir traversé le corps humain est différente, ce qui transportera diverses parties du corps humain.Les informations de distribution de densité, l'intensité de la fluorescence ou de l'effet photosensible sur l'écran fluorescent ou sur le film photographique sont assez différentes, de sorte que des ombres de densités différentes seront affichées sur l'écran fluorescent ou sur le film photographique (après développement et fixation).Selon le contraste des nuances, combiné aux manifestations cliniques, aux résultats de laboratoire et au diagnostic pathologique, il est possible de juger si une certaine partie du corps humain est normale.


En raison du fort pouvoir de pénétration des rayons X, en plus d'être utilisés en médecine, les rayons X sont également utilisés dans l'industrie pour la détection de défauts industriels.Les rayons X peuvent exciter la fluorescence, ioniser le gaz et rendre le latex photosensible photosensible, de sorte que les rayons X peuvent être détectés par un compteur d'ionisation, un compteur de scintillation et un film de latex photosensible.

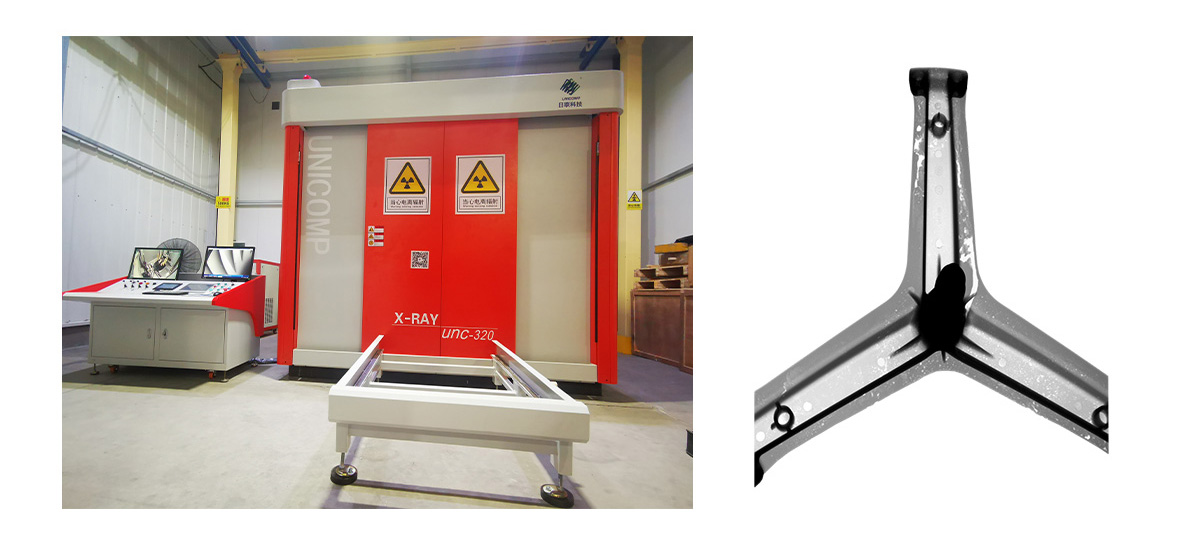

2. Aubes de turbine


Les aubes de turbine sont généralement installées dans des canaux (systèmes) à travers lesquels l'air frais circule pendant le fonctionnement.En raison de sa géométrie incurvée, il est difficile d'utiliser d'autres techniques de contrôle non destructif telles que les ultrasons, et les systèmes de contrôle non destructif à rayons X peuvent détecter les dommages ou la défaillance des aubes de turbine dans les systèmes de réfrigération.


unc320-涡轮叶片


3. Moulage d'aluminium

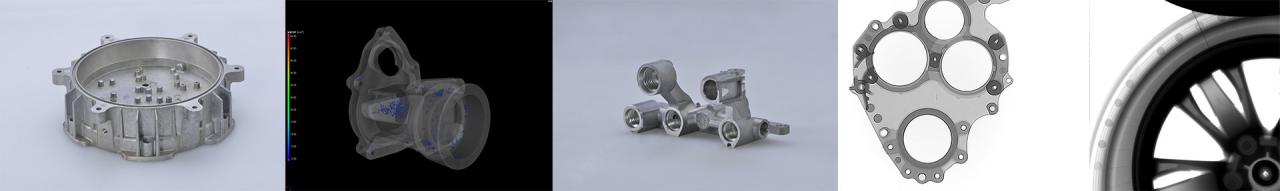

Dans le domaine des essais non destructifs (END), l'inspection des pièces moulées est l'une des applications les plus typiques.Le marché des pièces moulées en aluminium est en croissance constante, en particulier pour certains composants de sécurité critiques (comme certaines pièces moulées dans l'industrie automobile). Les fabricants doivent garantir à leurs utilisateurs que la qualité de leurs produits est digne de confiance, et le trachome des pièces moulées en aluminium ou la quantité de Les déficiences internes cachées peuvent causer de graves dommages à leurs utilisateurs finaux.L'image radiographique numérique ci-dessous montre clairement le trachome d'eau poreuse de la fonte d'aluminium.Une simple image radiographique permet de comprendre en un coup d'œil de nombreuses causes de produits défectueux.L'utilisation d'un système de test non destructif à rayons X numérique automatisé peut atteindre 100% d' , inspection en ligne atteignant ainsi 0 taux d'échec.

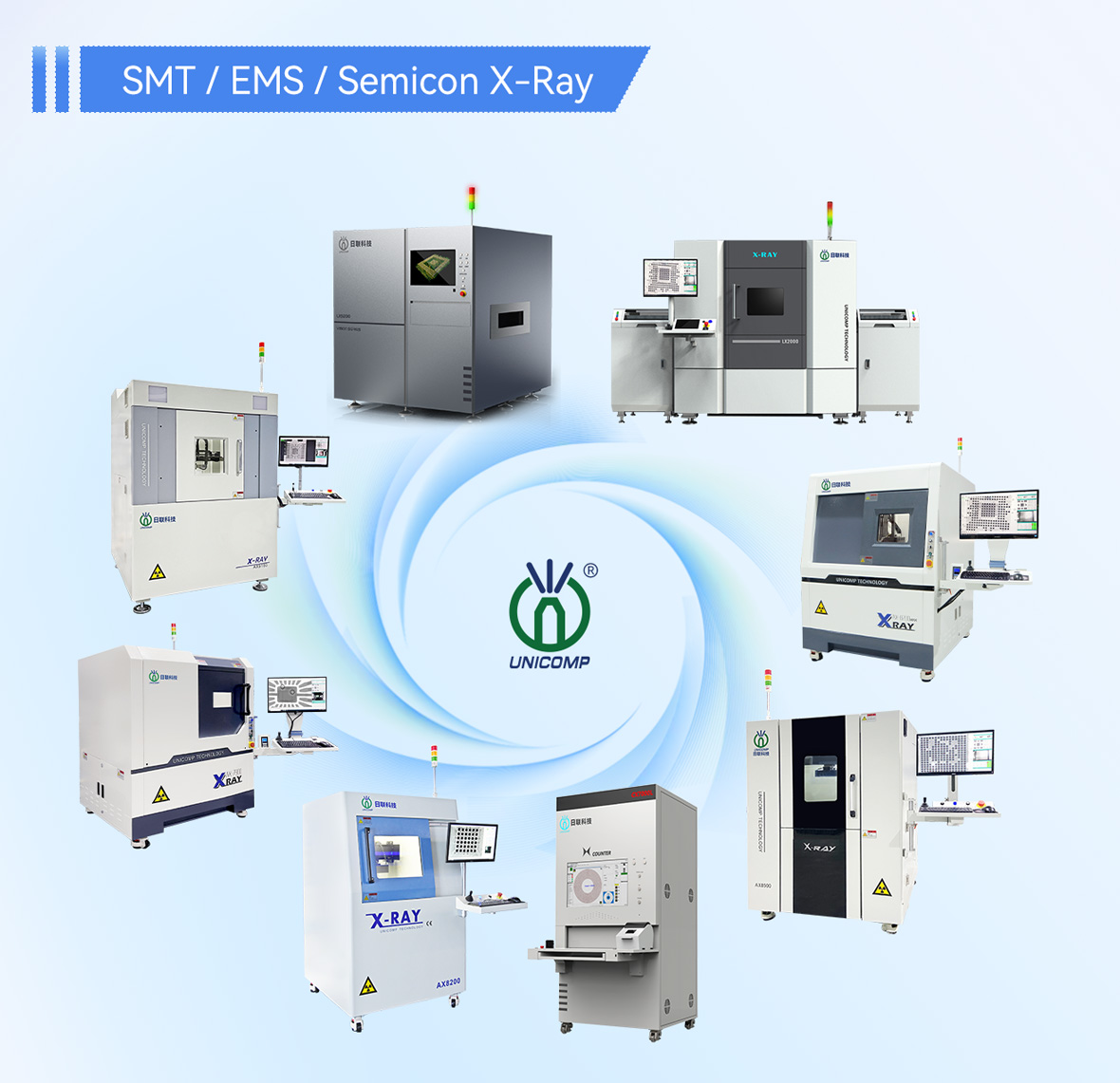

4.Assemblage électronique


Dans le processus SMT, le système d'inspection en temps réel de l'équipement d'inspection automatique aux rayons X est principalement utilisé pour les joints de soudure des packages BGA, CSP, FLIP et CHIP afin de détecter s'il y a des bulles d'air, une soudure virtuelle, etc. à l'intérieur des joints de soudure. , et le câblage interne de la carte multicouche n'a pas de court-circuit ou de circuit ouvert.La qualité de l'intérieur du joint de soudure est importante pour la fiabilité à long terme du produit.L'équipement d'inspection automatique à rayons X ne nécessite qu'une seule inspection (avec fonction de délaminage) pour les panneaux double face et multicouches.


Le système logiciel de l'équipement d'inspection automatique par rayons X possède de puissantes fonctions de traitement d'image telles que la mesure et la comparaison d'images.Des inspections peuvent être effectuées là où l'œil nu et les tests en ligne ne le peuvent pas.



5. Inspection de la contamination des aliments et des boissons


Dans les entreprises de production d'aliments et de boissons, l'inspection de la contamination par des corps étrangers est une tâche importante dans l'assurance qualité.Afin de garantir un produit sûr et fiable à 100 % pour les consommateurs et les partenaires commerciaux, les équipements de détection de corps étrangers par rayons X ne peuvent pas être utilisés pour détecter des corps étrangers dans le processus de production alimentaire.Le système détecte de manière fiable les corps étrangers tels que le verre, le métal, les pierres et les résidus de plastique et d'acier à haute densité.

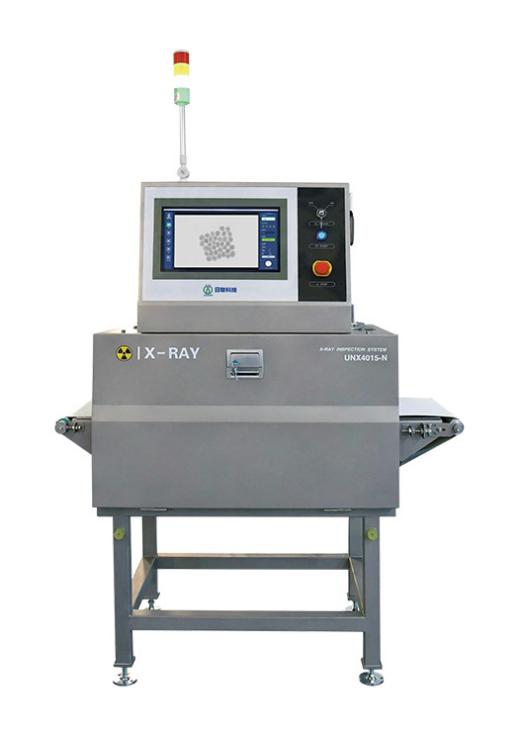

Équipement d'inspection de corps étrangers par rayons X pour aliments ensachés UNX4015-N


Si vous souhaitez en savoir plus sur les équipements d'inspection par rayons X d'Unicomp Technology, vous pouvez envoyer un e-mail à info@global-xray.com ou visiter notre site officiel : www.global-xray.com
