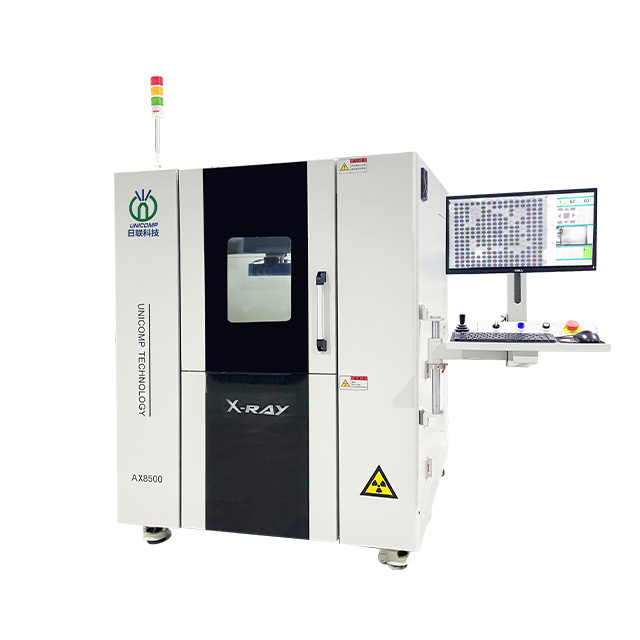

AX8500
Largement appliquée pour BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Industrie de la batterie, Petite Coulée en métal, module de connecteur électronique, câbles, industrie photovoltaïque, etc.
Champs d'application
SMT / PCBA
Semi-conducteur
Batteries à lithium
DIRIGÉ
Photovoltaïque
Fonctions et fonctionnalités
Image d'inspection
| Résumé du système | |
| Empreinte | 1370 (W) × 1300 (d) × 1700 (h) mm |
| Poids de la machine | 1600 kg |
| Source de courant | AC 110 ~ 220V, 50/60Hz |
| Taille d'emballage de contreplaqué | 1750 (W) × 1500 (d) × 2000 (h) mm |
| Poids d'emballage | 1800 kg |
| Consommation d'énergie | 2,0 kW |
| Tube à rayons X | |
| Type de tube | Scellé |
| Max. Pouvoir | 25W |
| Tension | 0 ~ 110kv (réglable) |
| Taille de la tache de mise au point | 5 μm |
| Système d'imagerie | |
| Détecteur | Détecteur de panneau plat (FPD) |
| Taille de pixel | 85 μm |
| Zone de détection efficace | 130 * 130mm |
| Tarifs de cadre | 20fps |
| Matrice de pixel | 1536 * 1536 |
| Grossissement du système | 1000x |
| Logiciel | |
| Mesure automatique | BGA Soudrance vides de la mesure automatique de la mesure et de la sortie graphique de support automatique |
| Outils de mesure multiples | Prise en charge de la distance de mesure, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. |
| Mode CNC | Inspection programmable CNC, utilisation facile et conviviale |
| Affichage en temps réel | Affichage en temps réel Affichage des données de fonctionnement de la tension, du courant, de l'angle, de la date, etc. |
| La navigation | Système de positionnement de point cible pratique |
| Système de contrôle de mouvement | |
| Contrôle du mouvement | Joystick, clavier et souris |
| Max. Zone de chargement / poids | Ф570mm / 10kg |
| Max. Zone d'inspection | 450 * 450mm |
| Vues obliques | Max. 55 ° FLASSEMENT (FPD) / Rotation 360 ° (Table) |
| Manipulateur | 6 axe avec x1 / x2 / y / z1 / t (55 °) / r (360 °) |
| Pc industriel | |
| Surveiller | 21.5 '' FHD LCD Affichage |
| Système d'exploitation système | Windows 10 64 bits |
| Disque dur | 1 To |
| RAM | 8 Go |
| Modèle de la CPU | Processeur Intel I7 |
| Autres caractéristiques | |
| Économie d'énergie | Auto-rayon des rayons X quand il est hors de travail de plus de 5 minutes |
| Opération de sécurité | Verrouillage électromagnétique et lumière d'avertissement |
| Gestion de l'autorité | Gestion des mots de passe |
| Sécurité des rayons X | <1μSV / h (répond à toutes les normes internationales) |
| * Les spécifications sont sujettes à modification sans préavis, toutes les marques de commerce sont la propriété du fabricant système. | |
